本發明的目的在于提供一種橋梁頂進數字視頻監控裝置，在拖曳鋼索拖曳橋架的過程中，通過對橋架偏移距離和移動距離的測量可以快速便捷的得到工程中所需要的數據，完成位移信號的采集、信號調理、信號轉換、位移數據的計算機采集、記錄等工作，大大提高工作效率。有益效果：

本發明的目的在于提供一種橋梁頂進數字視頻監控裝置，在拖曳鋼索拖曳橋架的過程中，通過對橋架偏移距離和移動距離的測量可以快速便捷的得到工程中所需要的數據，完成位移信號的采集、信號調理、信號轉換、位移數據的計算機采集、記錄等工作，大大提高工作效率。

有益效果：

1.本發明采用拉繩位移傳感器測量整個橋架偏離角度以及橋架移動距離，然后采用信號采集箱和數據分析計算機系統地完成位移信號的采集、信號調理、信號轉換、位移數據的計算機采集、記錄等工作，通過對這些物理量的測量可以快速便捷的得到工程中所需要的數據，大大提高工作效率。精密拉繩位移傳感器可將機械位移量轉換成可計量的、成線性比例的電信號。當被測物體產生位移時，拉動與其相連接的拉伸繩，拉伸繩帶動傳感器傳動機構和傳感元件同步轉動;當位移反向移動時，傳感器內部的回旋裝置將自動收回繩索，并在繩索伸收過程中保持其張力不變，從而輸出一個與繩索移動量成正比例的電信號。信號采集單元子系統完成傳感器信號的接入、采集;信號采樣、轉換、判別;信號調理、信號處理、數字信號轉換以及顯示等功能。其為互動型采集單元，采集頻率可達10kHz，0. 0001- 45. 000 寬范圍計數比率可調;顯示范圍：-19999- 45000 ;可以控制清零，加/減計數 ;可提供雙計數方式，變送輸出可將測量、變換后的顯示值以標準電流 ;全透明、高速、高效的網絡化通信接口，實現計算機與采集單元間完全的數據傳送和控制。單片機嵌入式組合設計，硬件擴充性強，可以擴展輸入、定時、程序順序控制等，不局限于標準功能?？砂磳?shí)際需要組合，實現最佳性能。

2.由于本發明在工程現場使用，現場環境復雜、用電 設備多樣化，設備用電使用了現場施工用電，本發明采用UPS不間斷電源設備，避免了對設備的瞬間斷電和供電對設備的沖擊。

附圖說明：

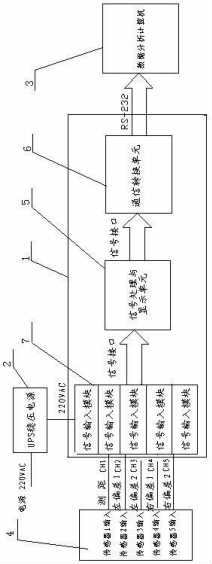

附圖1是本發明的結構示意圖。

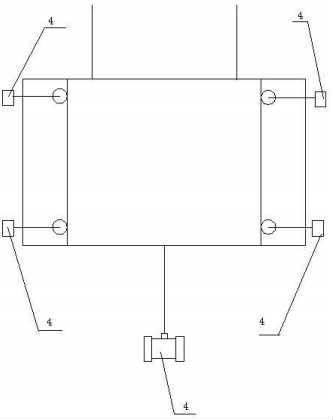

附圖2是本發明的傳感器的安裝結構示意圖。

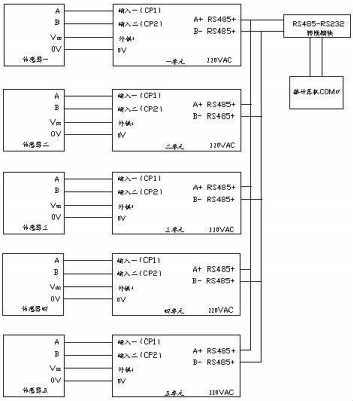

附圖3是本發明的電路連接關系示意圖。

具體實施方式：

實施例1 ：

橋梁頂進數字視頻監控裝置，其組成包括：信號采集箱1，所述的信號采集箱連接一組傳感器4，所述的信號采集箱分別連接穩壓電源2和數據分析計算機3，所述的一組傳感器包括一臺主測距大量程拉繩位移傳感器和四臺中量程拉繩位移傳感器。如圖2所示，在橋架的兩側分別安裝上兩個位移傳感器(間隔一定距離，傳感器通過和橋架側面緊密接觸的滾輪中心連接，橋架移動時，滾輪轉動，當發生橋架偏離時，傳感器將滾輪接觸點的垂直位移測量出來，單側通過幾何換算關系，就可以得到一側的偏離角度。同時另一側的換算也能夠得出，兩側共同印證偏離角度。得到整個橋架偏離角度。在橋架端面上安裝一臺大量程測距傳感器，可以對橋架移動距離進行測量。

實施例2:

所述的橋梁頂進數字視頻監控裝置，所述的信號采集箱中包括信號輸入模塊7，所述的信號輸入模塊連接信號處理與顯示單元5，所述的信號處理與顯示單元連接通信轉換單元6，所述的通信轉換單元通過RS232接口連接所述的數據分析計算機。

實施例3:

所述的橋梁頂進數字視頻監控裝置， 所述的信號處理與顯示單元的主芯片型號是 STC 89C53RC 401-PLCC。

01-PLCC。
