長行程多級升降裝置有剪插式、絲桿螺母式、液壓鉸鏈?zhǔn)?。然而，要?shí)現大行程、小作業半徑的升降 任務上述的三種裝置均有缺點，剪叉式的行程受到其自身機構幾何尺寸的制約難以實現長行程，且剪叉式整體抗彎性能較差;絲桿螺母式為單級裝置，要實現長行程需要長尺寸的絲桿，但絲桿加工難度大，經濟性不好;液壓鉸鏈?zhǔn)缴ぷ鲿r(shí)需要較大的工作空間，不適用于 狹長空間。

發明內容

克服現有技術的不足，提供一種結構簡單，運動平穩， 經濟高效的長行程多級升降裝置。

技術方案：

一種長行程多級升降方法，它是兩級及以上依次套接相連的升降筒，首級升降筒頂部被固定在工作行程的起點處，各級升降筒在重力的作用下分別沿各自上一級升降筒的內壁按照第二級、第三級直至末級的順序依次下降，以滿足其所支撐設備所需行程的要求，行程長度通過位移傳感器測出。上升時固連在末節底板上的鋼絲繩在卷?yè)P(yáng)的帶動下首先牽引末節升降筒上升，其余各級升降筒在固連于末節升降筒底板上的行程板的支撐下逐級上升回到初始狀態，完成升降過程。

一種長行程多級升降裝置，包括驅動與行程檢測機構和兩級以上依次套接相連的升降筒，除首級升降筒有頂板和底部導向環，末級升降筒有底板和頂部導向環外，各級升降筒的結構完全一致包括：升降筒、頂部導向環和底部導向環，升降筒的各組成零部件通過焊接的方式構成完整的升降筒。

所述驅動與行程檢測機構包括驅動電機，卷?yè)P(yáng)，拉繩位移傳感器，鋼絲繩;驅動電機、卷?yè)P(yáng)和拉繩位移傳感器均裝設于首級升降筒的頂板上。

優點在于：

本發明的長行程多級升降方法，可以通過增減升降筒的數量，調節最大行程，該方法經濟、安全、可靠。本發明的長行程多級升降裝置采用多級升降筒套接相連的結構，占用空間小，運動平穩，構造經濟安全，其最大幾何尺寸由首級升降筒決定，在拉繩位移傳感器的輔助下能實現行程的精確控制，由于除首級升降筒外，各級升降筒的頂部導向環均與上一級升降筒的內表面相互配合，除末級升降筒外，各級升降筒的底部導向環均與下一級升降筒的外表面相配合，所以當升降裝置受到橫向干擾力的作用時，該裝置具有很好的抗彎效果，確保運動平穩。本發明的長行程多級升降裝置中，各級升降筒結構相似，僅尺寸有所差別， 整體結構緊湊，易于制造、安裝與維護。

附圖說明

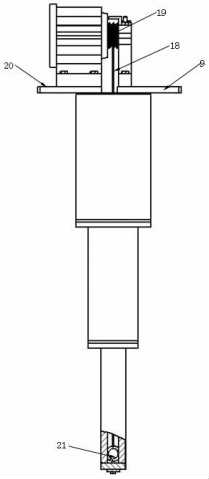

圖1是左視圖及局部剖視圖;

圖2是右視圖及局部剖視圖

具體實施方式

圖1示出了本發明長行程多級升降裝置的左視圖及局部剖視圖，驅動電機安裝板20與軸承座安裝板9焊接在首級升降筒10的頂部，驅動電機3通過螺栓安裝在驅動電機安裝板20上，拉繩位移傳感器2、軸承座8安裝于軸承座安裝板9上，卷?yè)P(yáng)19安裝在電機軸4 上，軸承座蓋7通過螺栓安裝在軸承座8上，行程板15和耳鉤21安裝于末級升降筒14的底板17上，鋼絲繩18和拉線1的拉出端安裝在耳鉤21上。在自身重力的作用下該裝置按照第二級升降筒12，末級升降筒14的順序依次下降，拉繩位移傳感器2將實時對該裝置的伸出行程長度進行檢測，當下降到位時停止驅動電機3，卷?yè)P(yáng)19不再放出鋼絲繩18，該裝置停止下降。驅動電機3帶動卷?yè)P(yáng)19反向旋轉時，卷?yè)P(yáng)19收回鋼絲繩18，鋼絲繩18通過耳 鉤21向上提升末級升降筒14，末級升降筒14首先向上運動，當固連于末級升降筒底板17 的行程板15與第二級升降筒12底部接觸后，行程板15將帶動第二級升降筒12與末級升降筒14 一起向上運動，直至除首級升降筒10外其余各級升降筒按從末級升降筒14到第二 級升降筒12的順序依次退回到首級升降筒10內，當上升到位時，停止驅動電機3，完成上升過程。
