1. 甚么是 SSI？

SSI 全稱 “Synchronous Serial Interface” (同步串行接口)。它是一個數字通訊接口，一個 SSI 主站(例如：PLC) 能連接一個 SSI 從站接口(例如：位移傳感器)。有些 PLC 或模塊 能同時提供多個 SSI 主站，但每個主站也只能連接一個 SSI 從站。

2.主站和從站分別負責甚么？

SSI 主站 (例如：PLC) 定時發出時鐘訊號 (CLK) 到 SSI 從站，并同時接收從站回傳的  數據 (DATA)，接著暫停發出時鐘訊號一段短時間 (例如 “64 us”)，稱為 “單穩態解發時 間” ?！皢畏€(wěn)態解發時間” 過后，再發出下一組時鐘訊號。

SSI 從站 (例如：位移傳感器) 接收 SSI 主站的時鐘訊號， 每收到一組時鐘訊號，回傳  一組數據。一組數據由多個位元 (例如 “25 位”) 組成。從站會跟 SSI 主站的時鐘訊號同 步，把數據的每個位元逐一送出。若從站接收不到時鐘訊號，則不會回傳任何數據。

3. Germanjet德敏哲磁致伸縮位移傳感器 的 SSI 輸出，數據長度有何選擇，應該怎樣選擇？

   Germanjet德敏哲磁致伸縮位移傳感器的 SSI 輸出，有 “25 位” 和“24 位” 兩種選擇。數據長度的選擇視乎 SSI 主站是否支持而定。

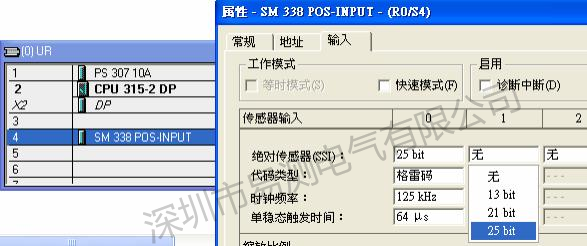

例如，西門子 S7-300 系列 PLC 的 SM 338 模塊只能接受 “25 位” ，“21 位” 或 “13 位”。 這樣的話，訂購傳感器時，應選擇 “25 位”。

若您所使用的控制器不支持 “25 位”，但支持 “24 位”，則應訂購 “24 位” 傳感器。

4.德敏哲位移傳感器的 SSI 輸出，代碼類型有何選擇，應該怎樣選擇？

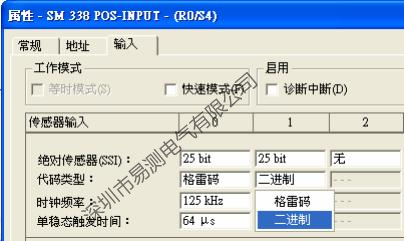

Germanjet德敏哲磁致伸縮位移傳感器的 SSI 輸出，有 “二進制” (binary) 和 “格雷碼” (gray) 兩種選擇?！案?nbsp;雷碼” 的抗干擾能力比 “二進制” 強，適合用于電磁干擾較強的環境。

代碼類型也要視乎 SSI 主站是否支持而定，但絕大多數的 SSI 主站都能同時支持 “二進 制” 和 “格雷碼”。

5. 德敏哲位移傳感器的 SSI 時鐘輸入，時鐘頻率應該怎樣選擇？

訂購Germanjet德敏哲磁致伸縮位移傳感器時，不須選擇 SSI 時鐘頻率。德敏哲位移傳感器能支持 100 kHz 至 1000 kHz (即 1 MHz) 的時鐘頻率。

但連接主站和從站時，須按兩者之間的電線長度來設置合適的時鐘頻率：

時鐘頻率愈高，訊號愈容易受干擾，傳送距離愈小，即電線長度愈短。在電磁干擾較 強的環境，建議調低時鐘頻率，以提升抗干擾能力。

例如：主站和從站之間的電線長 50m，那么時鐘頻率必須設為 400 kHz 以下。若 SSI  主站可以設置的時鐘頻率為 “125 kHz” ，“250 kHz” ，“500 kHz” 或 “1 MHz”，請選擇 “125 kHz” 或 “250 kHz” 。“125 kHz” 雖然比“250 kHz” 慢，但抗干擾能力較強。

 6. 德敏哲位移傳感器的 SSI 時鐘輸入，單穩態觸發時間應該怎樣選擇？

訂購德敏哲位移傳感器時，不須選擇 SSI 單穩態觸發時間。德敏哲位移傳感器能支持 單穩態觸發時間，最小為 48 us，最大沒有限制。

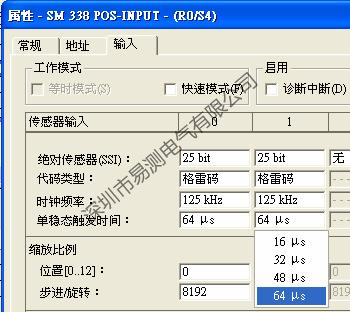

設置 SSI 主站時，請把單穩態觸發時間設為 48 us 或以上。例如 SSI 主站可以設置的單 穩態觸發時間為 “16 us” ，“32 us” ，“48 us” 或 “64 us”，請選擇 “48 us” 或 “64 us”。

 7. 德敏哲位移傳感器的分辨率應該怎樣選擇？

表示相同的位移數據(例如 100 mm)，分辨率愈精細，傳感器輸出的數值愈大：

輸出數值小，PLC 較容易處理。但分辨率太低的話，傳感器則不能反映出精細的位移  數據，例如選擇分辨率為 100 um (即 0.1 mm)，位移數據 100.11 mm 和 100.14 mm 都會 四舍五入至 100.1 mm (數值：1001)。

分辨率 5 um 已足夠絕大多數應用的要求。在液位應用上，要求更可低至 100 um。
