目前，1200型和1450型六輥可逆軋機的中間輥橫移油缸位置檢測裝置都是裝在中間輥橫移架子的橫移油缸里面的，在軋機生產過程中，由于用乳化液時常沖洗和浸泡及油缸內部漏油都會造成檢測磁致伸縮位移傳感器電路板進水或進油經常燒壞，由于此磁致伸縮傳感器是向上裝在橫移上面的所以經常會造成更換工作輥連接十字軸的時候或維修人員檢修時及給支承輥加油和插油霧管時生產人員把磁致伸縮位移傳感器出線口端的線給軋斷和踩破線的絕緣皮造成傳感器短路損壞，由于磁致伸縮位移傳感器是用來檢測橫移油缸伸縮位置從而自動進行對橫移油缸伸縮的調節即當在一個橫移架子上的兩個油缸的位移傳感器損壞一個，則會造成兩個油缸不同步，從而會把橫移架子的連接板也損壞，所以經常造成機組停車，更換安裝傳感器十分的困難，耗時，維修費力，造成生產成本高，降低了設備的開動率和軋機生產效能。

發明內容

解決的問題在于，克服現有技術的不足，提供了一種六輥可逆軋機中間輥橫移機構位移傳感器。該傳感器不僅設計合理，使用可靠，而且提高了工作效率。

本實用新型的有益效果是，結構合理，使用可靠，避免了乳化液時常沖洗和浸泡及油缸漏油造成的傳感器燒壞和生產人員更換十字軸或給支承輥加油和插油霧管軸時，檢修人員檢修時，損壞傳感器，從而也避免了橫移架子連接板的損壞及頻繁更換橫移油缸內的位移傳感器，從而減少了設備的故障率及停機時間，降低了維修成本，提高了生產的效能。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

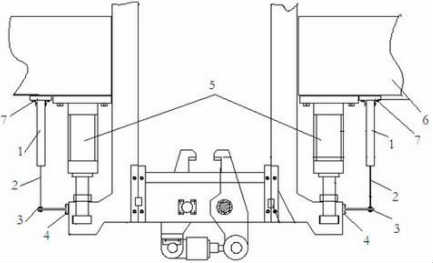

圖I為本實用新型的結構示意圖。

附圖編號為：1、直線位移傳感器，2、拉桿,3、固定支架,4、固定橫座,5、橫移油缸，6、軋機，7、固定架底座。

具體實施方式

參照圖1，六輥可逆軋機中間輥橫移機構位移傳感器由固定架底座7下連接安裝直線位移傳感器1，連接拉桿2，拉桿2連接固定支架3，固定支架3連接固定橫座4而構成。使用吋，將本實用新型連接于軋機6的橫移油缸5旁，即可使用。

本實用新型的采用，只需在現場用萬用表直接測量就可以，維修安裝，更換方便、簡單，設備維修成本低，減少了設備維修時間，運行穩定，降低了生產成本，提高了設備的開動率。
