拉繩位移傳感器作為一種用于測量位移的傳感器，具有精度高、實現性強、可實時獲得位移數據信息的特點，廣泛應用于工程試驗當中。但是，由于拉繩位移傳感器的使用量程有限， 在試驗中，當測量的位移超過使用量程時(即超量程使用時)，會損壞傳感器，具體地體現在拉線拉斷或者拉線將傳感器的內部元件拉壞。在現有技術中，如圖1所示，在工程試驗中，傳感器7用來檢測待測物體8的位移，而傳感器的拉線1直接固定在地面或其它固定位置。由于待測物體8的位移大小具有不確定性，很有可能會超過拉線傳感器的量程，這種超量程的使用會造成拉線拉斷或傳感器內部的元件損壞。因此，設計一種能夠保護拉線在超量程使用時不被拉斷或?qū)鞲衅髟瓑牡陌惭b結構具有重要意義。

    實用新型內容

    本實用新型的目的是提供一種拉繩位移傳感器的拉線安裝結構，該拉線安裝結構能夠在拉線傳感器超量程使用時，不會出現拉線拉斷，或?qū)鞲衅髟瓑牡默F(xiàn)象，從而提高拉繩位移傳感器的使用壽命。

    附圖說明

    附圖是用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與下面的具體實施方式一起用于解釋本實用新型，但并不構成對本實用新型的限制。在附圖中：

    圖1是現有技術中拉繩位移傳感器的拉線安裝結構示意圖;

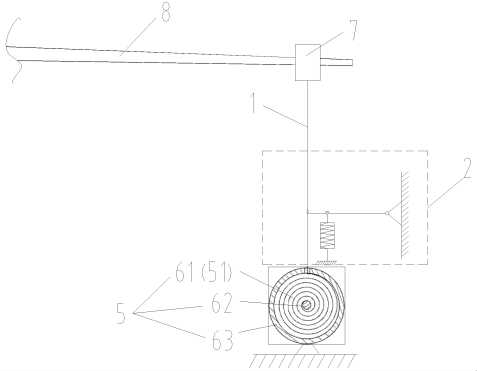

    圖2是本實用新型提供的拉繩位移傳感器的拉線安裝結構示意圖;

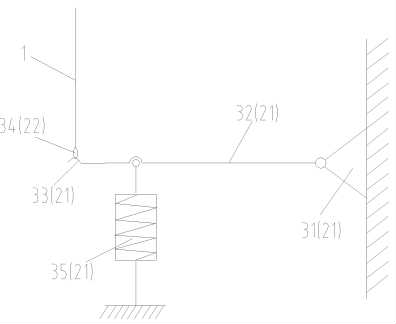

    圖3是本實用新型一種實施方式提供的分離保護單元的結構示意圖;

    附圖標記說明

    1拉線;2分離保護單元;5緩沖保護單元;7拉繩位移傳感器;8待測物體;21固定部;22分離部;31固定基座;32連桿;33弧形掛鉤;34拉環;35彈性件;41固定磁鐵;42鐵塊;51彈性伸縮件;61平面渦卷彈簧;62渦卷軸;63固定外殼

    具體實施方式

    以下結合附圖對本實用新型的具體實施方式進行詳細說明。應當理解的是，此處所描述的具體實施方式僅用于說明和解釋本實用新型，并不用于限制本實用新型。

    在本實用新型中，在未作相反說明的情況下，使用的方位詞如“上、下”通常是基于圖1和圖2中所示的方向定義的。

    如圖2到圖4所示，本實用新型提供一種拉繩位移傳感器的拉線安裝結構，該拉線安裝結構包括拉線1和分離保護單元2，該分離保護單元2包括固定部21和分離部22，拉線1 和分離部22連接，并且分離部22可分離地固定在固定部21上。

    在上述技術方案中，由于與拉線1連接的分離部22能夠從固定部21上分離，因此，當拉繩位移傳感器出現超量程狀態，并且拉線1承受的拉力大于其自身所能承受的臨界拉力時，分離部22就會從固定部21上分離，以不會出現拉線1被拉斷，或?qū)鞲衅髟瓑牡默F(xiàn)象。

    需要說明的是，能夠?qū)崿F(xiàn)本實用新型目的的實施方式有多種，例如對于本實用新型中所涉及的“固定部”和“分離部”可以為本領域技術人員所公知的任意形式，其中，“固定部”是指在本實用新型提供的分離保護單元2中固定在某特定位置的部分，而“分離部”則是指能夠可分離地固定在該“固定部”上的部分，對于其各種實施方式本實用新型并不做限制。因此，為了方便說明，在此只介紹其中的優選實施方式，該優選實施方式只用于說明本實用新型，并不用于限制本實用新型。另外，本實用新型中設計的拉線本身能夠承受的臨界拉力，以及分離部22從固定部21上分離的臨界條件(不同的實施方式有不同的臨界條件)均能由本領域技術人員通過試驗等到，在此不做過多闡述。下面結合附圖詳細說明本實用新型的優選實施方式。

    如圖3所示，優選地，固定部21包括固定基座31和連桿32，連桿32的第一端連接在固定基座31上，第二端可彈性地上下運動并且形成為向下開口弧形掛鉤33，分離部22 包括拉環34，該拉環34的上端與拉線1固定，下端掛在弧形掛鉤33內。

    因此，隨著拉繩位移傳感器7所測位移的增加，連桿32的第二端逐漸彈性地向上運動， 而與拉線1固定的拉環34在拉線1的作用下，能夠沿弧形掛鉤33的內弧面朝向開口滑動， 其中，根據拉線1自身能夠承受的臨界拉力，通過合理設計，當拉繩位移傳感器7出現超量程狀態時，連桿32的第二端彈性向上運動到一定位置，并且拉環34能夠完全滑動到弧形掛鉤33 的開口處，并與之分離，因此能夠?qū)崿F(xiàn)拉線1和固定其的固定部21分離，而退回到拉繩位移傳感器7內，從而，不會出現拉線1被拉斷或拉壞拉繩位移傳感器7的內部元件的現象。

    其中，在這種實施方式中，連桿32第二端的彈性運動能夠通過多種實施方式實現，在圖3所示的優選實施方式中，優選地，連桿32的第一端鉸接在固定基座31上，即連桿32的第二端能夠自由的運動，而固定部21包括彈性件35 (優選為彈簧件)，該彈性件35 — 端鉸接在連桿32上，另一端固定在連桿32的下方。因此，連桿32被拉線1向上拉起時，彈性件35對連桿32施加向下的彈性力。從而，既能夠滿足弧形掛鉤33和拉環34的相對滑動，還能夠起到固定拉線1的作用。

    在圖3所示的技術方案中，需要依據拉線1自身能夠承受的臨界拉力，通過試驗需要確定連桿32的自重、彈性件35的剛度和彈性系數、弧形掛鉤33的弧度以及彈性件35和連桿32的連接位置等臨界條件，以既能保證當拉線1承受的拉力大于其能夠承受的臨界拉力時，拉環34能夠剛好從弧形掛鉤33脫離，又能保證彈簧9具有的剛度使拉環34在脫離弧形掛鉤33之前產生盡量小的位移，以保證拉繩位移傳感器7的測量精度。在實際操作中，還可以對測量值進行校正，以避免由于本實用新型提供的拉線安裝結構對拉繩位移傳感器的測量精度造成影響。

    除了圖3所述的優選實施方式，優選地，連桿32的第一端固定連接在固定基座31 上，并且連桿32為彈性桿。即連桿32的第二端通過彈性桿32本身的彈性進行彈性運動。 其原理和圖3所示的優選實施方式相同，不做過多贅述。

    綜上，本實用新型提供的拉線固定結構中的分離保護單元能夠避免拉繩位移傳感器出現超量程狀態時，出現拉線被拉斷或拉壞傳感器元件的現象，并且再通過緩沖保護單元使拉線以合適的速度退回拉繩位移傳感器中，從而提高了拉繩位移傳感器的使用壽命，并且結構簡單， 拆裝維修方便，具有加強經濟性、實用性和推廣價值。
