鉆機主要用于地質找礦、水文水井、煤田地質勘探、石油和天然氣勘探開發等領域的深孔鉆探，在國民經濟建設中發揮著至關重要的作用。但是，我國現有的鉆機中至少存在如下問題:現有的鉆機在測量孔深時，都是按照每節鉆桿的長度乘以所用鉆桿的節數人為計算出來的，這種鉆機在進行深度測算時既費時費力，又容易出錯。

實用新型內容

針對上述問題，本實用新型提供一種鉆機的控制系統及鉆機，以實現快速有效的深度測算。

附圖說明

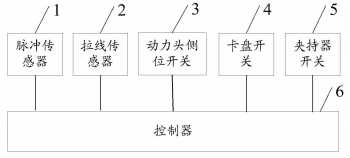

圖1為本申請?zhí)峁┑囊环N帶拉繩位移傳感器的鉆機控制系統的結構示意圖;

具體實施方式

請參照?qǐng)D1，本申請實施例提供的鉆機的控制系統，應用于具有主卷?yè)P(yáng)設備和動力頭的巖芯鉆機中，所述控制系統包括:設置于所述主卷?yè)P(yáng)設備中的脈沖傳感器1、設置于所述動力頭上的拉繩位移傳感器2、動力頭側位開關3、卡盤開關4、夾持器開關5和控制器6，其中:脈沖傳感器1和所述拉繩位移傳感器2的輸出端分別與所述控制器6的同名輸入端相聯接;動力頭側位開關3、所述卡盤開關4和所述夾持器開關5的輸入/輸出端分別與所述控制器6的同名輸出/輸入端相聯接。

本申請實施例提供的鉆機的控制系統，在進行深度測算時，可以包括動力頭拉線傳感器測深和主卷?yè)P(yáng)脈沖傳感器測深兩種:

(1)動力頭側位開關3關閉(動力頭中位)且卡盤開關4關閉，此時鉆頭為動力頭鉆探狀態，動力頭測深有效，則通過動力頭帶動拉繩位移傳感器2進行深度測算;

(2)動力頭側位開關3打開(動力頭側位)或者卡盤開關4打開，此時鉆頭為卷?yè)P(yáng)狀態，主卷?yè)P(yáng)測深有效，則通過主卷?yè)P(yáng)設備中鋼絲繩傳動所用的天滑輪上的脈沖傳感器I計數進行深度測算;

需要強調的是，在任意情況下，只有當夾持器開關5打開時，鉆機的控制系統的深度測算才有效，否則無效。

本申請還提供一種鉆機，包括:主卷?yè)P(yáng)設備和動力頭，還包括上述任一實施例中的控制系統。

可以理解的是，在本申請實施例中，在所述控制器6內設置有相應的軟件。實際結構中，控制器可采用TTC60控制器，各傳感器的數據可以通過無線傳輸，例如GPRS傳輸?shù)取?/p>

應用上述技術方案，本申請?zhí)峁┑囊环N鉆機的控制系統及鉆機，在進行鉆探時可以通過動力頭帶動拉繩位移傳感器測深，在進行卷?yè)P(yáng)時可以通過設置在卷?yè)P(yáng)設備中的脈沖傳感器計數測深，該鉆機在實現深度測算時操作簡單，方便實用，直觀可靠，可以大大減少勞動強度。
