煉鐵公司焦化廠焦化燃管區域在加熱換向過程中存在如下問題：

1、焦?fàn)t廢氣行程或鏈條出現斷裂：一旦廢氣行程或鏈條出現斷裂故障，現場有部分或全部(要視行程斷裂具體位置)廢氣砣沒有進行空氣和廢氣交換，但是廢氣油缸仍在正常運行，連接在廢氣油缸缸桿接頭處的限位擋塊依然碰觸到廢氣行程的正向(方向)限位，并把信號傳給換向機，換向機按程序把煤氣行程運行到正向(反向)，這樣在空氣沒有先送進的情況下，先把煤氣送入 立火道，違反加熱原則，存在極大危險。

2、焦?fàn)t煤氣行程或鏈輪出現斷裂：一旦煤氣行程或鏈輪出現斷裂故障，現場有部分或全部(要視行程斷裂具體位置)交換考克沒有把煤氣關閉，但是煤氣油缸仍在正常運行，連接在廢氣油缸缸桿結頭處的限位擋塊依然碰觸到煤氣行程的中點限位，并把信號傳給換向機，換向機按程序把廢氣行程運行到正向(反向)，這樣就會出現部分或全部立火道只有煤氣而沒有空氣，如果突然送人空氣的話，會產生爆炸，損傷爐體和設備，危及操作人員安全。

發明內容

本實用新型的目的在于提供ー種焦?fàn)t煤氣行程防斷裂裝置，結構簡単，能夠及時感知鏈條斷裂情況，消除事故隱患，使用方便。

本實用新型的目的是這樣實現的，ー種焦?fàn)t煤氣行程防斷裂裝置，包括焦?fàn)t煤氣行程鏈條以及焦?fàn)t廢氣行程鏈條，在焦?fàn)t煤氣行程鏈條的鏈輪以及焦?fàn)t廢氣行程鏈條的鏈輪軸上分別安裝著拉繩位移傳感器，其拉繩分別連接在鏈條上，拉繩位移傳感器分別與區域電氣控制系統相連。

本實用新型結構簡單，通過拉繩位移傳感器能夠及時感知鏈條斷裂情況，消除事故隱患，使用方便。

附圖說明

下面將結合附圖對本實用新型作進ー步詳細的說明。

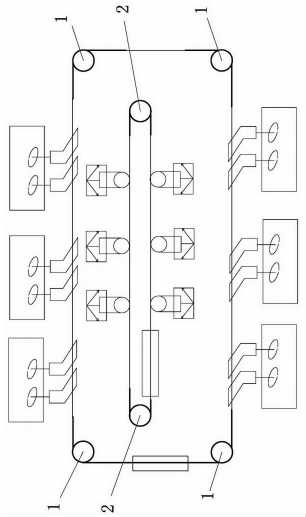

圖1為本實用新型的連接結構示意圖。具體實施方式

ー種焦?fàn)t煤氣行程防斷裂裝置，如圖I所示，包括焦?fàn)t煤氣行程鏈條以及焦?fàn)t廢氣行程鏈條，在焦?fàn)t煤氣行程鏈條的鏈輪軸上安裝著拉繩位移傳感器2，在焦?fàn)t廢氣行程鏈條的鏈輪軸上安裝著拉繩位移傳感器1，其拉繩分別連接在相應的鏈條上，拉繩位移傳感器分別與區域電氣控制系統相連。當鏈條出現斷裂時，拉繩位移傳感器能夠及時感知鏈條斷裂情況，消除事故隱患，使用方便。
