盾構管片安裝機要求旋轉角度在+/-200°以上，由于油管電纜跟隨其旋轉，因此需要對旋轉運動進行限位，以免拉斷油管電纜?，F(xiàn)在普遍使用兩種限位方式，一是安裝角度編碼器，需要驅動馬達通過聯軸器驅動，選型較困難，且編碼器本身價格相對偏高;二是利用兩個接近開關通過編程來控制，由于旋轉角度大于180。，存在交叉區域，當出現斷電或其它突發狀況時，程序容易出現混亂，而且當檢測器件高速通過接近開關時，存在信號滯后的問題，容易拉斷油管電纜，不但影響正常使用，而且維護維修相當不便。

實用新型內容

本實用新型針對現有技術不足，提出一種帶拉繩位移傳感器的管片安裝機旋轉限位裝置，將管片安裝機的旋轉運動轉化為拉繩位移傳感器的直線移動，利用拉繩位移傳感器的檢測功能來限制管片安裝機的旋轉角度。結構簡單，容易實現，使用效果好。

本實用新型的有益積極效果：

1、本實用新型管片安裝機旋轉限位裝置，是根據使用工況利用拉繩位移傳感器的特性來設計的，應用于盾構管片安裝機系統，將管片安裝機的旋轉運動轉化為拉繩位移傳感器的直線移動，來檢測并限制管片安裝機的旋轉角度。本實用新型能夠滿足管片安裝機旋轉限位的需要，實現更好的系統保護。

2、本實用新型管片安裝機旋轉限位裝置，結構簡單、成本低，使用安全、可靠。由于沒有方向性，不受管片安裝機旋轉方向的限制，安裝使用方便;由于采用了程序控制器，可以按需設計緩沖程序，減少對系統沖擊，可廣泛應用于盾構及工程機械等。

附圖說明

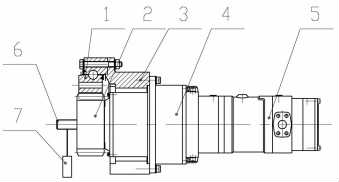

圖1 ：本實用新型管片安裝機旋轉限位裝置結構組成示意圖;

圖2 ：本實用新型管片安裝機旋轉限位裝置使用狀態示意圖。

圖中：標號1為管片安裝機大齒圈，2為管片安裝機驅動小齒輪，3為管片機固定架，4為減速機，5為驅動馬達，6為繞線柱，7為拉繩位移傳感器，8為拉線，9為拉繩位移傳感器固定架，10為程序控制器(PLC)，11為繞線柱與驅動小齒輪固定安裝的連接結構件。

具體實施方式

實施例一：參見圖1、圖2。本實用新型管片安裝機旋轉限位裝置，包括與管片安裝機驅動小齒輪2匹配連接的繞線柱6以及安裝拉繩位移傳感器7的固定架9，繞線柱6 一端設有連接結構件11與管片安裝機驅動小齒輪2同軸連接，拉繩位移傳感器7固定安裝在固定架上，拉繩位移傳感器的拉線8前端固緊在繞線柱6上，拉繩位移傳感器7輸出信號連接程序控制器10，旋轉限位裝置通過程序控制器控制連接管片安裝機驅動機構。

本實用新型管片安裝機旋轉限位裝置，繞線柱6 —端設置的連接結構件11為設有螺釘安裝孔的法蘭座，在管片安裝機驅動小齒輪一側或兩側端面設有對應的螺孔。繞線柱6和管片安裝機驅動小齒輪通過螺釘連接。

所述的管片安裝機旋轉限位裝置，繞線柱6 —端設置的連接結構件11或?yàn)槁輻U， 在管片安裝機驅動小齒輪一側或兩側端面設有對應的螺孔。

本實用新型管片安裝機旋轉限位裝置，使用時繞線柱6安裝于驅動小齒輪2—側，拉繩位移傳感器7輸出信號接入PLC，通過程序控制驅動馬達來實現限位功能。其使用方法如下：首先，計算出管片安裝機旋轉到最大角度時，驅動小齒輪需要旋轉的轉數，再在驅動小齒輪一側中心處固定繞線柱，在垂直于繞線柱的方向固定拉繩位移傳感器，傳感器的拉線端系于繞線柱上，繞線柱的直徑取決于驅動小齒輪的最大轉數和拉繩位移傳感器線的測量范圍。當管片安裝機旋轉時，驅動小齒輪帶動繞線柱同步旋轉，隨著傳感器的拉線不斷纏繞在繞線柱上，傳感器信號也在隨之變化。當PLC檢測到傳感器信號達到設定值時，即管片安裝機旋轉到最大角度，PLC控制旋轉驅動停止動作。為使停止時運動平穩，可在達到設定值之前的一段距離內就開始逐步降低旋轉速度，直到設定值時停止運動，可通過程序控制實現此緩沖功能。
