曲率測量定義為一定弦長的曲線軌道(如30M)對應之圓心角θ (度/30米)的度數，度數大越大，曲率越大，半徑越小，反之，度數越小，曲率越小，半徑越大。因?yàn)榱熊囋诟咚偻ㄟ^(guò)彎道時由于慣性有向彎道的外側翻車的危險，所以在鐵路的設計和建造吋，對不同速度等級的鐵路規定了車輛可以安全通過的圓曲線的最小半徑，也即線路的最小曲線半徑;高速鐵路和平原地區干線鐵路一般比較平直，使用的曲線半徑較大，山區鐵路、エ廠支線、車輛段道岔的咽喉區、編組站及城市地鐵等受地形的制約較大的地段，只能使用較小的曲線半徑，列車必須限速通過。傳統的曲率檢測方法是人工進行檢測，使用人エ進行曲率檢測速度慢，檢測精度低，不能滿足高速電氣化電路發展的需要。

實用新型內容

針對上述技術問題，本實用新型的目的在于提供一種帶拉繩位移傳感器檢測軌道動態曲率的裝置，其具有檢測速度快，檢測精度高的特點。

為達到上述目的，本實用新型是通過以下技術方案來實現的：

一種帶拉繩位移傳感器檢測軌道動態曲率的裝置，所述裝置包括車體方向角檢測單元、相對轉角檢測單元、信號處理單元及數據計算単元，所述車體方向角檢測單元設置于車體上， 用于檢測単位采樣距離對應的車體方向角;所述相對轉角檢測單元設置于車體上，用于檢測單位采樣距離對應的車體與兩轉向架中心連線間的相對夾角;所述信號處理單元用于處理車體方向角檢測單元及相對轉角檢測單元傳入的檢測信號;所述數據計算単元用于處理從信號處理單元傳入的數據，計算出単位采樣距離對應的曲率值。

車體方向角檢測單元為搖頭速率陀螺，所述搖頭速率陀螺利用自動補償原理獲取單位采樣距離對應的車體方向角的信號。相對轉角檢測單元為拉繩位移傳感器，所述拉繩位移傳感器設置于車體上，用于檢測単位采樣距離對應的車體與兩轉向架中心連線間的相對夾角。信號處理單元為ー階模擬濾波器，所述ー階模擬濾波器用于對檢測信號進行模擬濾波處理。數據計算單元為計算機，用于計算兩轉向架中心連線對應于單位采樣距離的方向角，然后算出單位采樣距離的曲率值。計算機中設置有數字濾波器，所述數字濾波器用于對接收到的檢測信號進行數字濾波處理。

本實用新型的有益效果為，所述一種鐵路軌道動態檢測曲率的檢測裝置，其包括車體方向角檢測單元、相對轉角檢測單元、信號處理單元及數據計算単元，根據車體方向角檢測單元檢測出的単位采樣距離對應的車體方向角，相對轉角檢測單元檢測出的単位采樣距離對應的車體與兩轉向架中心兩線間的相對夾角，經過信號處理單元的處理，數據計算単元的計算單位采樣距離的曲率值;不僅檢測速度快，而且檢測精度高。

附圖說明

下面根據附圖和實施例對本實用新型作進ー步詳細說明。

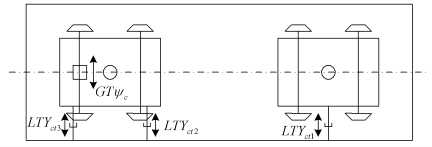

圖1是本實用新型的安裝結構示意。

具體實施方式

下面結合附圖和實施例對本實用新型作進ー步說明。

請參照?qǐng)D1所示，圖1是本實用新型的安裝結構示意。本實施例中，ー種鐵路軌道動態檢測軌道扭曲的檢測裝置，其包括搖頭速率陀螺、拉繩位移傳感器、一階模擬濾波器及計算機;所述搖頭速率陀螺設置于車體上，根據搖頭速率陀螺產生的信號正比于軌道檢測車車體方向角變化的速率以及搖頭速率陀螺自動補償原理，檢測出単位采樣距離對應的車體方向角信號;所述拉繩位移傳感器也設置于車體上，用于檢測単位采樣距離對應的車體與兩轉向架中心連線間的相對夾角信號;所述ー階模擬濾波器用于對檢測信號進行模擬濾波處理;在處理所表示的空間域頻率信號吋，其頻域特性是變化的，因此ー階模擬濾波器輸出信號經采樣后，設置于計算機內的數字濾波器還要對一階模擬濾波器引起的頻率特性變化進行校正，經模擬濾波和數字濾波的混合處理，檢測信號將處在設計的通帶范圍內，其中，空間域幅值特性不受列車運行速度的影響;經數字濾波處理后的信號將在計算機內進行分析和計算，根據車體方向角及車體與兩轉向架中心連線間的相對夾角計算出単位采樣距離對應的兩轉向架中心連線的方向角，最終計算出單位采樣距離的曲率值。

所述帶拉繩位移傳感器檢測軌道動態曲率的裝置，與傳統的人工檢測曲率方法相比， 不僅檢測速度快，而且檢測精度高，契合高速電氣化電路發展的需要。

上述僅為本實用新型的較佳實施例及所運用技術原理，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，可輕易想到的變化或替換，都應涵蓋在本實用新型的保護范圍的內。
