現在市面上使用的輥壓機的進料裝置，是通過手動調節絲杠來控制閘板的開度，并且收料斗的兩側分別只有一塊閘板;當輥壓機發生偏輥的狀況時，無法沿輥寬方向通過采用調節閘板的方法來調整進料裝置，即無法自動控制偏輥的狀況。因此，提供一種能通過自動調節閘板來解決輥壓機偏輥的進料裝置實為必要。

發明內容

本實用新型的目的是提供一種帶位移傳感器的輥壓機雙側雙閘板自動調節的進料裝置。具有如下技術效果：當輥壓機的對輥發生偏輥時本裝置中的減速機和絲杠將通過位移傳感器傳送的對輥的偏移量，分別對每個閘板進行開度的調整，并且通過限位裝置對閘板的運動有極限控制，從而達到了自動調節輥壓機對輥偏輥的開發目的。

附圖說明

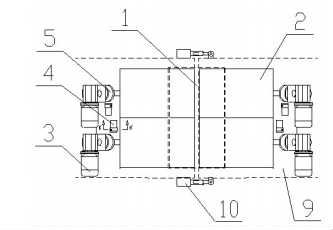

圖1是俯視圖。

圖2是圖1中行程限位開關(7)的K向圖。

其中，1-進料斗，2-閘板，3-傳動減速機，4-拉繩位移傳感器，5-絲桿，6-絲桿套，7-行程限位開關，8-限位塊，9-對輥，10-輥縫位移傳感器。

具體實施方式

根據圖1-2所示，本實用新型的輥壓機雙側雙閘板自動調節的進料裝置，包括進料斗(1)、設在每個進料斗(1)兩側的閘板(2 )、設在進料斗(1)兩側的閘板(2 )之間的拉繩位移傳感器(4)，設在閘板(2)上的傳動減速機(3)、與傳動減速機(3)相連的絲桿(5)、套接在絲桿(5)的絲桿套(6)，每個進料斗(1)兩側均設有兩塊閘板(2)，閘板(3)上還設有行程限位開關(7)和限位塊( 8)，進料斗(1)的下方設有兩個對輥(9)，兩個對輥(9)的中間連有輥縫位移傳感器(10)。閘板(2)、傳動減速機(3)、絲桿(5)、絲桿套(6)、行程限位開關(7)和限位塊(8)的數量均為4個，拉繩位移傳感器(4)和輥縫位移傳感器(10)的數量為2個。

本實用新型在設備中的工作過程是：當輥壓機的對輥(9)發生偏輥，兩個對輥(9)中間的輥縫位移傳感器(10)將對輥(9)輥縫的偏移量顯示，并提交至數據處理系統，數據處理系統根據輥縫的偏移量計算四個閘板(2)中每一個的開度操作，這時，傳動減速機(3)帶動絲桿(5)和裝在閘板(2)上的絲母運動，閘板(2)開度由拉繩位移傳感器(4)顯示，閘板(2)的運動極限由行程限位開關(7)控制，從而完成對偏輥的自動調節工作。
