目前，垃圾壓縮機的箱體采用兩根液壓缸實現舉升與下降，其中，液壓系統僅用兩組三位四通電磁閥控制，這種方式不能對舉升液壓缸實現同步控制，因而導致箱體傾斜嚴重，需手動調節以解決傾斜問題。實際中，通過手動調整舉升液壓缸的行程來控制箱體的傾斜度，工作量大、工序繁瑣且調整精度靠目測，誤差大，易造成機件損壞。

發明內容

提供一種液壓缸同步升降控制系統，該系統可以使負責垃圾壓縮機箱體舉升和下降的液壓缸獨立進行控制、同時工作且互不干涉，保證舉升液壓缸上升下降同步控制，另外，該系統可以讓液壓缸的運動速度不受負載變化而變化。

附圖說明

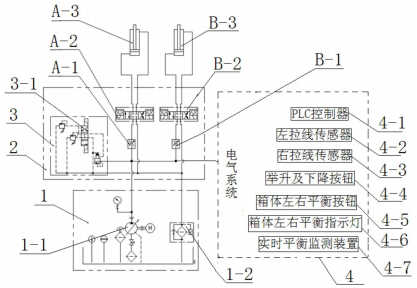

圖1是本申請系統結構示意圖;

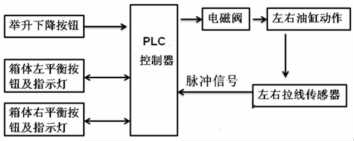

圖2是本申請系統控制流程示意框圖。

具體實施方式

為了使本領域的技術人員更好地理解本發明的技術方案，下面結合具體實施例對本發明作進一步的詳細說明。

如圖1所示，本申請液壓缸同步升降控制系統包括液壓站1、閥安裝支座2、雙極電磁溢流閥3及支油路A和支油路B。

支油路A從前到后依次設置有左調速閥A-1、左三位四通電磁閥A-2、左液壓缸A-3 ;支油路B從前到后依次設置有右調速閥B-1、右三位四通電磁閥B-2、右液壓缸B-3 ;

雙極電磁溢流閥3、左調速閥A-1、右調速閥B-1、左三位四通電磁閥A_2、右三位四通電磁閥B-2都安裝在閥安裝支座2上;液壓站I包括有液壓泵1-1、回油過濾器1-2，其中液壓泵1-1出油口連接雙極電磁溢流閥3、左調速閥A-1與右調速閥B-1，回油過濾器1-2連接雙極電磁溢流閥3、左三位四通電磁閥A-2與右三位四通電磁閥B-2 ;

雙極電磁溢流閥3及左調速閥A-1、右調速閥B-1之間還設置有電氣系統4，該電氣系統包括PLC控制器4-1、設置在左液壓缸A-3側面的左拉繩位移傳感器4-2、設置在右液壓缸B-3側面的右拉繩位移傳感器4-3、舉升及下降按鈕4-4、箱體左右平衡按鈕4-5、箱體左右平衡指示燈4-6、實時平衡監測裝置4-7。

本申請中的左調速閥A-1、右調速閥B-1是由節流閥串聯定差減壓閥組成的二通流量控制閥，上述節流閥的節流口為薄壁小孔，該節流口的長徑比為0.5?，F(xiàn)只使用節流閥來控制流量，其流量受負載大小變化的影響，即只使用一般的節流閥，會造成負載小的液壓缸先動作而負載大的液壓缸后動作，液壓缸不會同步。而本申請中使用的調速閥將節流閥與定差減壓閥串聯，能使節流閥的前后壓差Λ P保持恒定。通過定差減壓閥閥芯的不斷調節，保證節流閥進出油口的壓力差不變，進而保證流量不變。這樣就保證了流量不受負載變化而影響，進而液壓缸的速度就不會再變化，最終達到左、右液壓缸同時工作時可獨立控制互不干涉，保證箱體平穩舉升和下降。

如圖1、2所示，工作過程中電氣系統中的操作按鈕即舉升及下降按鈕4-4、箱體左右平衡按鈕4-5負責向PLC控制器4-1發出執行信號;左拉繩位移傳感器4-2、右拉繩位移傳感器4-3主要用于實時測量左液壓缸Α-3、右液壓缸Β-3的伸縮長度，并把此伸縮長度轉化成電信號發送給PLC控制器;箱體左右平衡按鈕4-5主要用于平衡指示和平衡操作，箱體左右平衡指示燈4-6主要用于故障報警指示;PLC控制器4-1主要用于接收上述各操作按鈕及拉繩位移傳感器信號并處理;通過控制雙機電磁溢流閥3及左三位四通電磁閥A-2、右三位四通電磁閥B-2進而控制左液壓缸A-3與右液壓缸B-3的舉升和下降。

實時平衡檢測裝置4-7負責實時檢測左拉繩位移傳感器4-2與右拉繩位移傳感器4-3的差值，當差值大于或等于23mm，系統主動停止液壓缸動作，此時舉升下降按鈕操作無效。實時平衡檢測裝置4-7能判別傳感器狀態:左拉繩位移傳感器4-2與右拉繩位移傳感器4-3中任一傳感器發生故障，左液壓缸A-3、右液壓缸B-3自動停止運動。

控制過程:

1、舉升油缸上升同步

按下舉升及下降按鈕4-4中的舉升按鈕，雙極電磁溢流閥3、左三位四通電磁閥A-2與右三位四通電磁閥B-2的左位電磁鐵得電，高壓油通過液壓泵1-1泵出，經左調速閥A-1、右調速閥B-1、左三位四通電磁閥A-2與右三位四通電磁閥B-2的進入左液壓缸A-3與右液壓缸B-3缸的無桿腔，低壓油通過左液壓缸A-3與右液壓缸B-3缸的有桿腔、左三位四通電磁閥A-2、右三位四通電磁閥B-2與回油過濾器1-2，最后回到液壓站，舉升油缸上升運動。通過最初調定左調速閥A-1與右調速閥B-1的開口大小，自動保證左液壓缸A-3與右液壓缸B-3上升同步。在此過程中，為防止左調速閥A-1與右調速閥B-1失效，左拉線傳感器4-2、右拉繩位移傳感器4-3實時測量左液壓缸A-3、右液壓缸B-3的伸縮長度，并將差值反饋給PLC控制器4-1，如果差值小于23mm，表明左液壓缸A-3、右液壓缸B-3為同步上升。當左調速閥A-1與右調速閥B-1失效時，差值將大于或等于23mm，左液壓缸A-3、右液壓缸B-3自動停止運動。此時箱體左右平衡指示燈4-6亮，表示左液壓缸A-3、右液壓缸B-3不同步上升。此時需要安全地排除左調速閥A-1與右調速閥B-1的問題，必須讓箱體上升到合適位置，將垃圾排出，然后回到地面進行檢修。按下箱體左右平衡按鈕4-5，PLC控制器4-1將自動發出信號給雙極電磁溢流閥3、速度慢的液壓缸對應的三位四通電磁閥的左位電磁鐵，速度慢的液壓缸繼續伸長，速度快的液壓缸停止動作。當左拉繩位移傳感器4-2、右拉繩位移傳感器4-3實時測量的差值為0mm時，表面左液壓缸A-3、右液壓缸B-3已經同步，上升速度慢的液壓缸停止動作，箱體左右平衡指示燈4-6滅。待排除左調速閥A-1與右調速閥B-1的問題后，舉升油缸上升動作將同步。

2、舉升油缸下降同步

與下降同步操作過程類似
