選擇磁致伸縮位移傳感器的尺寸時，考慮感應桿的長度與磁環的安裝位置要求是十分重要的。為了防止磁環和檢波器之間的相互干擾，在工藝設計制造時設置一個區域稱之為零區，長度根據傳感器的外殼選型而定。在設計運動系統時必須預留空間，使得磁環的背面與位移傳感器安裝法蘭之間的距離不小于零區長度。在傳感器桿的末端(與電子頭相反的一端)，有一個內置有阻尼的非工作區，叫做死區。象零區一樣，在系統設計時計算好使得磁環的前面與傳感器末端的距離不小于指定的死區距離。比如，如果移動軸運動1.5m，訂貨行程填1.5m。但檢測桿的實際總長度，從法蘭平面(電子頭端)到桿末端應該是1.5m+零區長度+死區長度。

電氣連接注意事項

1)需要系統提供一個穩定的低波動的直流電源，電源的波動直接影響模擬量輸出的分辨率。低于供電范圍有可能不能啟動傳感器，而超出供電范圍有可能對傳感器造成損壞;

2)最好選擇廠家提供的標準連接接頭，這樣可以保證可靠的信號傳遞;

3)電纜最好選擇廠家提供的專用電纜，如果選擇其他，最好是低電容值的;

4)如果電纜所處的工業環境較為惡劣(高溫、高壓)，必須加裝保護裝置或做好防護措施(如防水罩、隔熱板等);

5)確保誒一傳感器被安裝在遠離強磁場和電磁噪音高的地方。

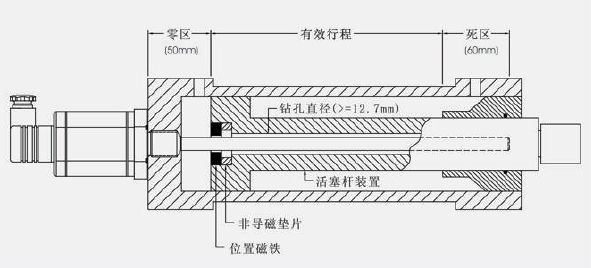

典型安裝示意圖

1)傳感器頭-電子部分內置于一個堅固的外殼內;

2)保護外觀-傳感器帶有安裝法蘭的耐壓圓管(最大壓力530bar)保護著內部的敏感元件和波導管系統。它直接被安裝到空心活塞桿內;

3)位置磁鐵-位移的移動部分，它被固定于活塞桿末端。這個永磁鐵沿著不動的磁致伸縮直線位移傳感器外管無接觸無磨損的移動。它的磁場透過傳感器臂啟動測量信號。
