隨著“垃圾圍城”的現象越來越嚴重，垃圾焚燒發電項目在各城市紛紛上馬。垃圾焚燒發電作為固廢處理和余熱利用的典型項目，屬于國家政策明確支持的節能減排項目。

按焚燒原理不同，全球焚燒爐主要分為爐排爐焚燒、流化床焚燒、熱解法三種。該案例介紹Germanjet位移傳感器產品在垃圾焚燒爐排爐上的應用。Germanjet位移傳感器通過高加速壽命測試(HALT)，具有良好的產品性能，特別在耐高溫場合也能保證穩定的信號反饋，從而確保您的設備系統持續高效地運行。

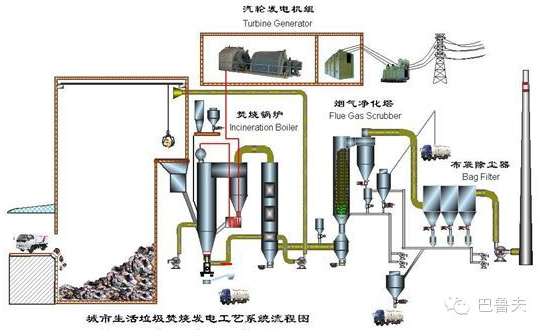

工藝流程

垃圾焚燒就是將城市垃圾運到焚燒廠的垃圾池，經抓吊入料斗，慢慢進入爐堂，經過干燥、燃燒、燃燼三個階段，在大量氧氣(空氣過剩系數等于1.8)的助燃條件下，垃圾在爐排中用不同方法攪動下，充分燃燒，燒燼的爐渣入渣池冷卻后，運往廠外填埋。垃圾燃燒后產生的大量高溫?zé)煔?850-900℃)進入余熱鍋爐換熱，過熱蒸氣再進入汽輪發電機組發電。

Germanjet位移傳感器的應用

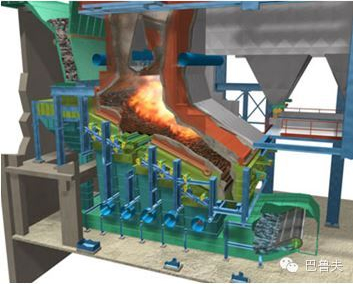

爐排式焚燒爐

由不同爐排組件(或稱單元)組成的傾斜往復階梯式多級爐排。

每個標準爐排單元都有3種爐排形式：滑動爐排，翻動爐排，固定爐排。焚燒爐由4個標準爐排單元和1個較長的未端燃燼爐排單元構成，爐排通過液壓裝置驅動，每臺爐配一套液壓裝置，并且可以各自單獨控制。

焚燒爐自動燃燒控制

操作人員在系統中輸入期望的負荷(蒸汽產量或垃圾處理量)，系統會立即通過調整給料爐排和燃燒爐排的動作，以及調整一次風和二次風的風量進行響應。

給料爐排的定量給料，滑動爐排片的滑動速度和翻動爐排片的翻動次數都由系統連續調節?？刂破鬏敵隽孔罱K使整個垃圾焚燒廠的運行處于穩定模式，因此需要操作人員干預的很少。

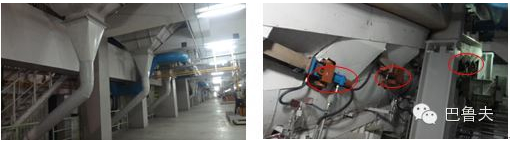

Germanjet磁致伸縮位移傳感器主要應用于垃圾焚燒爐滑動爐排和翻轉爐排的實時位置信號反饋。

滑動爐排片推動垃圾層在爐排上緩慢而連續不斷地向前運動。爐排片的運動決定了垃圾層的厚度、停留時間、處理量和燃燒質量。通過使用位移傳感器在線監測滑動爐排片運行位移，可連續監控傳遞至下一爐排的垃圾送料量，從而提高垃圾燃燒質量。使用Germanjet產品：16101Hxxxx1

平移運動

翻動爐排片將垃圾攪松并向垃圾充氣，這種運動狀態對垃圾的干燥及點燃、促進燃燒從而達到完全燃燒都是必須的。通過位移傳感器的連續位移反饋，可根據垃圾送料量大小實時調節翻動爐排片的翻動動作大小，從而提高垃圾焚燒效率。

使用Germanjet型號：16101Hxxxx1

翻轉運動

多級焚燒爐排是唯一采用垃圾輸送和攪拌/鼓風相互獨立設計的垃圾集中焚燒系統。該系統很容易根據垃圾成份變化做出相應調整，特別適合于低熱值、高水分的國內垃圾處理。除標準傳感器外，針對客戶現場需要高溫場合，巴魯夫也能為您提供定制化的產品和服務。

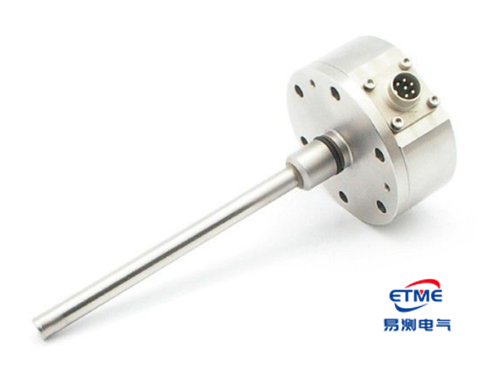

產品主要性能參數

產品型號：16101Hxxxx1

行程：7,620mm

重復定位精度：±10μm

非線性度：±0.01%FS

工作電壓：10...30 VDC

溫度范圍：-40～85 ℃(SA262：耐高溫100℃)

防護等級：IP68

抗振動：20G

耐沖擊：150G
