在一般控制系統中，對于10Vdc供電電壓的系統，電源電壓波動不會超過±0.05Vdc，即±0.5%；但是，當有了伺服系統或變頻器時，該電壓波動可能達到±0.3Vdc，即達到±3%，這樣的電壓波動可以導致位移傳感器最大會產生±3%FS的誤差。這在大部分情況下是無法容忍的。

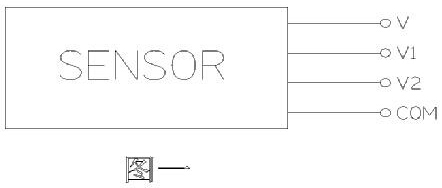

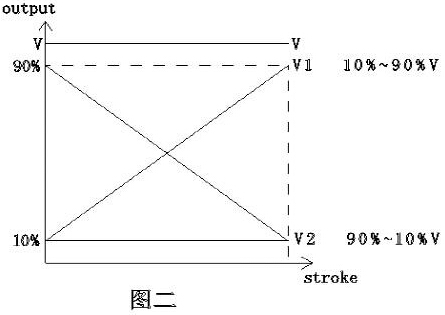

某科技公司發現一種新型專利技術，使得在本直線位移傳感器正常供電Vdc的情況下，在全行程上輸出：V1=10%～90%Vdc，V2=90%～10%Vdc；即：在全行程的任何一點，V1+V2=100%Vdc，所以說輸出是互補型輸出，其原理見圖一。正常供電的理想輸出狀態見圖二。

在自動控制系統中，該新型專利位移傳感器的應用，必將徹底改觀和提升行業的控制水平。本專利同時申請“發明專利”和“實用新型專利”，且“實用新型專利”已經取得授權，“發明專利”已經通過審查，得以正式公告。所以，本公司具有本專利的全部合法知識產權。任何PLC和控制器商家，如能夠以敏銳和獨到的眼光，通過解析本傳感器的輸出，從而搶先將這一傳感器作為標準接口推廣，必將取得商業上的巨大成功。

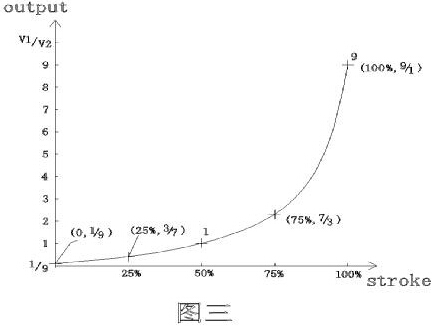

而由于供電的不穩定，V1+V2可能在Vdc上下波動。我們經過觀察、計算后發現，基于某項技術，可以使得V1/V2成為一個非常有用的沒有單位的特征值。在行程為“0”位時為10%V/90%V=1/9，在中間位置為50%V/50%V=1，在最大行程端為90%V/10%V=9。所以，V1/V2在全行程上是一條介于1/9與9之間的曲線（見圖三）。

而且，當該傳感器的供電電壓上升或下降時，該V1/V2比值仍然不變，即：該曲線不變。那么，這個不隨電壓而變化的曲線，就唯一地決定了位移傳感器的位移量。通過電腦對于V1/V2進行解析，就可以得出V1/V2所對應的每一個位置點。

根據理論計算和實驗室測試驗證，該型位移傳感器有如下優點：1、即使由于碳膜板磨損的原因，導致V1和V2的單獨變化，但V1/V2的變化比例，遠遠低于V1或V2的單獨變化比例。它可以說在穩定性和耐久性方面就優于原來的單路電壓輸出尺。因此，該款位移傳感器，無論是從抗干擾性能、壽命或線性精度，都優于目前所廣泛采用的單路電壓輸出位移傳感器。2、而且，由于該款產品的抗干擾能力，完全可以減少對于穩壓電源的苛刻要求，而且直接用電壓傳輸和解析，遠遠比過載能力很差的電流模塊具有優勢。可以說，除了負載短路這樣極端的情況外，其它情況不存在失效可能。3、甚至，其性能遠遠優于“磁致伸縮位移傳感器”，而且，由于結構簡單，性能優異，穩定可靠，價格低廉，便于推廣應用。

此產品已經在德國“BOSCH”公司應用在電壓波動非常大的工程汽車的比例閥的位置檢測系統中。經過實驗室和車輛的實際驗證，到目前為止，是最好的選擇。

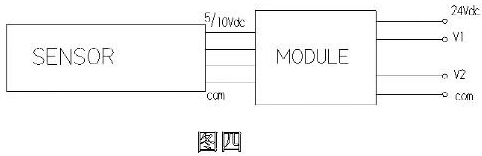

客戶在應用該產品時，像注塑機行業這樣的應用，直接用5Vdc或10Vdc供電電源即可。對于一般的PLC，需要將24Vdc供電轉換為10Vdc供電，還需要兩路輸出，為此，本公司也已經開發出來，一款為電壓型模塊，原理及應用見圖四。

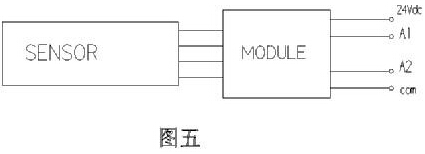

另外一款為雙路3線制電流型輸出模塊，原理及應用見圖五。

以及雙路2線制電流型輸出模塊，原理及應用見圖六。

至于為什么將電壓的輸出沒有從“0”開始，原因是：如果該值太接近“0”，則V1/V2的值會太大，解析較困難；而且，當為“0”時，V1/V2會為無窮大，出現“錯誤”。為什么輸出也沒有達到供電的最大值“100%”Vdc，這是基于需要給電壓向上波動時有一個余量，不致于出現“溢出”錯誤。

該傳感器還有一個最大的優點，就是對于電壓的最大包容，10Vdc高品質電源也好，5Vdc電源也好，甚至在野外作業中，利用干電池，給傳感器供電的電壓從額定值一直消耗，下降為1Vdc，傳感器的特征值仍然不變。這一點對于任何傳感器都無法做到。這對于野外作業、遙控領域、軍事領域應該有很大的應用。
