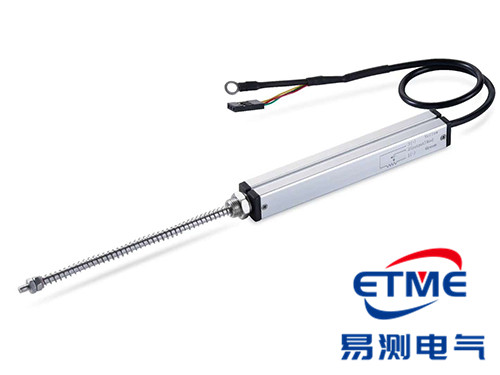

ESC微型位移傳感器是一款帶彈簧自恢復式的位移傳感器，體積小巧、結構緊湊、安裝方便，行程從5mm～50mm，廣泛應用于微型控制系統。如：伺服控制閥位置檢測和控制、醫療設備、皮革機械、合?？刂?、IT設備、紙品機械、紡織機械、船舶操舵系統、以及其它位移檢測等場合。 所有傳感器均獲得權威機構CE認證。

詳細參數：
1、        有效行程規格：5、10、15、20、25
2、        電阻±5%：2.0   3.0   4.0   5.0
3、        重復性精度；0.01mm
4、        解析度：無斷解析；
5、        使用溫度范圍：-30～+125℃

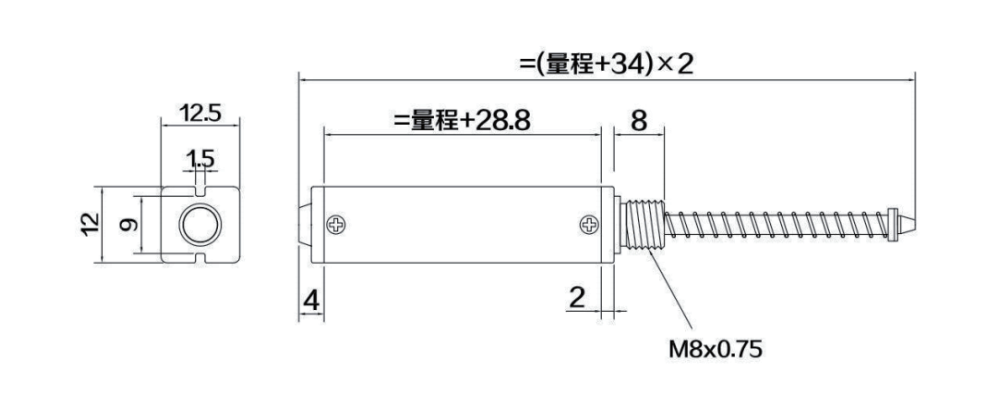

6、        尺寸：A=(有效行程+34mm)*2(±1mm)；B=有效行程+34.8mm

7、        安裝尺寸：見圖

電氣原理：電位計式位移傳感器為絕對位置測量型，用于調節系統和測量系統中，對位移

和長度進行直接測量，輸出直流電壓信號，也可以通過內置或者外置的轉換模塊將信號轉換成

標準的0-5V、0-10V或者4-20mA直流信號，可以滿足遠距離傳輸控制要求。

傳感器外殼為陽極氧化鋁合金，高耐磨工程滑環，保證運行順滑。傳感器內部導電材料為

進口高級原料，保證傳感器的高耐磨性和穩定性，即使在最惡劣的條件下傳感器也能可靠工作。傳感器前段的緩沖萬向節可以克服傳動桿的一些不對中的傾斜。
