Germanjet磁致伸縮位移傳感器外置18series模擬量輸出接線圖
發布日期：2019-07-24 點擊次數：162
1 8系列磁懸浮位移傳感器是 采用 接觸式磁懸浮測量技 術。此技術能提供高精準、 直接和絕對值的位移輸出 。 接觸式設計不但方便安 裝，而且能消除所有工作磨 損而帶來的誤差。鋁成型外殼符合I P 6 7標準（需 要配合正確的接頭），保證能 工作于苛刻和高塵埃污染的 環境。固定夾片提供靈活和 簡易的安裝方式，適合一般 機械使用。總括而言，1 8系列磁懸浮位 移傳感器 常堅固耐用，是 要求嚴格的工業環境中最理 想選擇。
在使用germanjet磁致伸縮位移傳感器中經常遇到客戶不會接線的問題，下面總結以下18series外置磁致伸縮位移傳感器接線的方式方法和注意事項。請客戶注意接線，以免帶來不必要的麻煩。

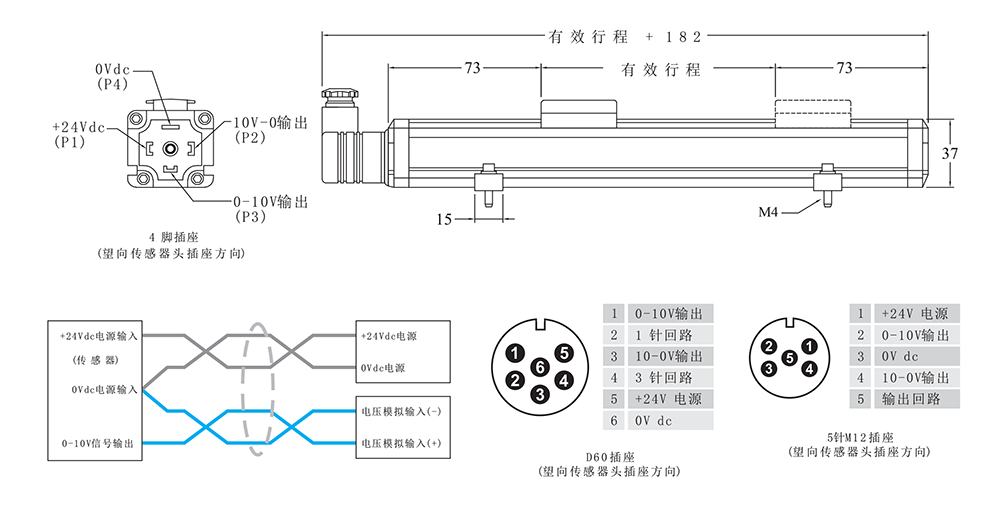

18series模擬量電壓輸出0-10V

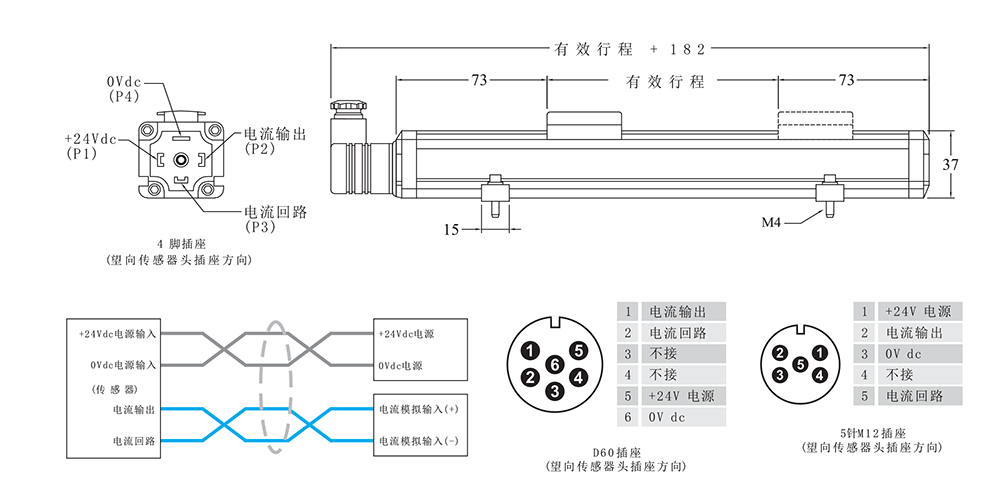

18series模擬量電流輸出(4-20MA 0-20MA)
注意事項：
請勿把控制器的模擬輸入負極（-）直接接 上機器內之0V或地線上。只可單一接上傳 感器的0V （P4）上。必須使用四芯雙絞屏蔽線，最小尺寸為0 . 2 m m 平方，切勿把電源供應器+24Vdc接至傳感器
0V （P4）及同時把電源供應器0V接至訊號 輸出點（P2/P3）,否則傳感器會立即被燒 毀。（如發生上述情況并不包括在保修條款 之內）
