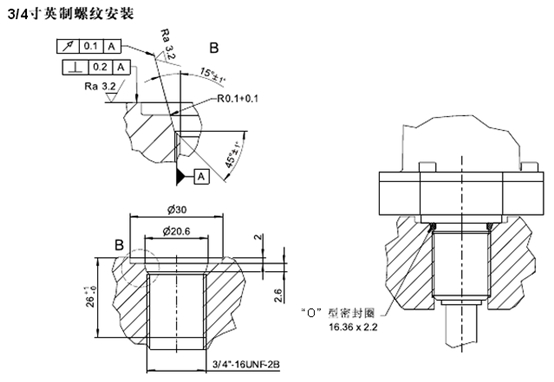

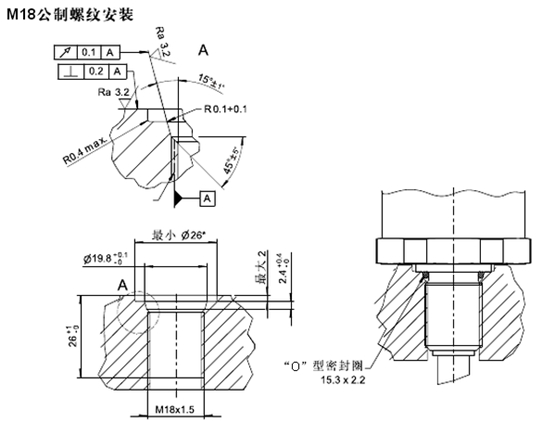

Germanjet徳敏哲磁致伸縮位移傳感器缸蓋加工
Germanjet徳敏哲位移傳感器的不銹鋼測量桿安裝于活塞桿內的鉆孔當中。鉆孔的尺寸必須根據液壓缸內的工作壓力和活塞桿的運動速度來決定，單鉆孔的直徑不能小于12.7mm，液壓缸內的最大工作壓力壓力不能超過500bar。
當液壓缸伸出和回收時，測量桿的體積V=AxI(A：測量桿橫截面積=78.5mm2,I=活塞桿行程)將和液壓油發生體積置換。在體積置換發生時，如果進油和回油達不到一定的流速，液壓油將在測量桿的表面產生壓力，這個壓力有可能損壞測量桿。為了盡量減小這一壓力，應設置橫截面積足夠大的旁通作為進油和出油的流量補償孔。被置換的測量桿體積可順利地通過這些流量補償孔，進而減小液壓油在測量桿上所產生的不必要的高壓。
