Germanjet磁致伸縮位移傳感器內置油缸位移傳感器使用注意事項
發布日期：2019-06-18 點擊次數：118
Germanjet磁致伸縮位移傳感器使用中內置油缸位移傳感器的注意事項：
磁致伸縮位移傳感器，通過內部非接觸式的測控技術精確地檢測活動磁環的絕對位置來測量被檢測產品的實際位移值的;該傳感器的高精度和高可靠性已被廣泛應用于成千上萬的實際案例中
根據供應商提供的資料，強調了本磁致伸縮位移傳感器在使用中必須注意的一些事項，除了上面所介紹的接線方面之外，在與液壓油缸的裝配中也有一些需要注意的問題：

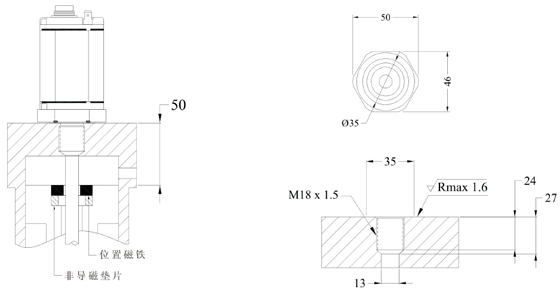

一是裝配部位的加工尺寸，按照下圖的公差要求加以控制。
裝配部位的加工尺寸
二是，在裝配時還要注意，如果液壓油缸是采用鐵磁材料制作的，那么在安裝滑動磁鐵環時要在滑動磁環下部墊上非磁性材料制作的隔磁墊圈，而且所有固定滑動磁環的螺絲，都必須使用非磁性材料制作的。
位移傳感器的有效工作區域
另外，在使用中要注意位移傳感器的有效工作區域。要把需要實際測量的范圍，置于傳感器的有效測量區域內。由于結構上的原因，傳感器在兩端存在一定的測量盲區。具體請參閱圖上的顯示。根據資料說明17型和19H的傳感器的死區，即測量桿前部端頭的部位，對于測量范圍15米之內的為60mm。
