拉繩位移傳感器/編碼器是直線位移傳感器在結構上的精巧集成，充分結合了角度位移傳感器、直線位移傳感器以及齒輪、齒條傳動的各種優點，消除其缺點，成為一款結構緊湊、多用途、安裝簡便且安裝空間尺寸小、無須補償間隙、具有高精度測量、高重復測量和定位精度、長行程和長壽命等優良特性的傳感器?？梢杂糜诰_測量控制、定位控制。配合顯示儀表，也可以作為測量?jī)x器進行人工測量。該系列產品具有很大的選擇空間，有S、M、L、XL等五種機座號，行程從100mm至50000mm不等， 具有模擬電流4~20毫安，模擬電壓0 ~5伏或0~10伏和脈沖A、B、Z相數字輸出，滿足大行程、高精度各種信號需求。根據實際使用情況，所有模擬信號輸出均可以通過切換開關改變信號的邏輯方向。

以下是我司拉繩位移傳感器各種輸出原理及接線圖

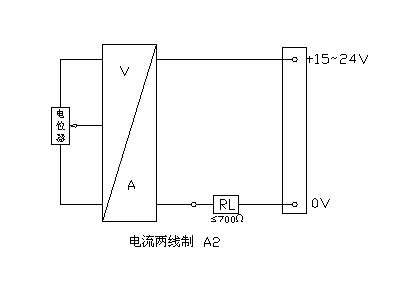

拉繩位移傳感器電流兩線制原理接線圖

拉繩位移傳感器電流三線制原理接線圖

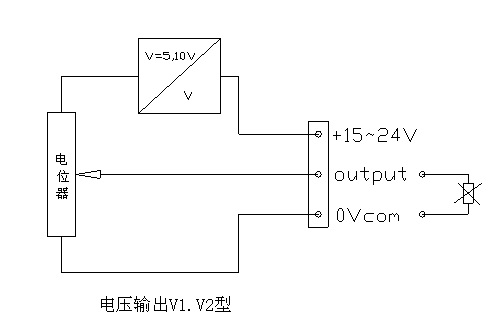

拉繩位移傳感器電壓輸出原理接線圖

拉繩位移傳感器絕對電壓型(電阻型)原理接線圖

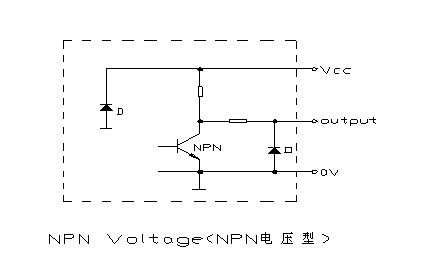

拉繩編碼器NPN輸出原理接線圖

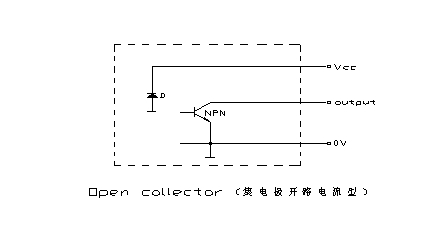

拉繩編碼器集電極開路輸出原理接線圖

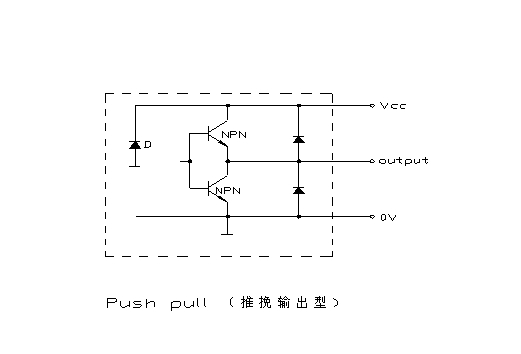

拉繩編碼器推挽輸出輸出原理接線圖

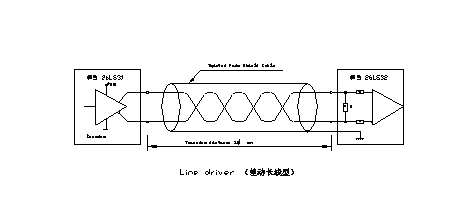

拉繩編碼器差動長線型輸出原理接線圖
