隨著我國經濟的不斷發展和科技的進步，拉繩位移傳感器已經成為工業控制領域最主要的高精度測量產品，拉繩位移傳感器是光電和機械位移傳感器在結構上的精巧集成，充分結合了光電傳感器和機械測量的優點，拉繩位移傳感器特別適合適用于直線導軌系統，還適用于液壓氣缸系統、試驗機、伸縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制，電液伺服液壓萬能試驗機的控制，能完全替代光柵尺使用。

目前市場上使用的大行程拉繩位移編碼器其結構是帶有一個繞線盒和一個卷簧盒，其缺點是，由于自身體積大所以占用空間大，測量雖然可達到測量要求，但其精度及分辨率會因?yàn)槔@線輪直徑的增加而增大，并且成本高，安裝和調試不方便，生產效率低。

發明內容

本實用新型的目的是要提供一種結構簡單合理，安裝調試方便，占用空間小，測量行程長，成本低，生產效率高的小體積大行程拉繩位移編碼器。

本實用新型的目的是這樣實現的，該位移傳感器包括編碼器主體、拉線繩、拉環、導線柱、繞線盒蓋板、繞線盒、繞線輪和橡膠減振環，其特征在于：它還包括設置在下卷簧盒內的下卷簧、設置在上卷簧盒內的上卷簧、滑動導線輪和固定導線輪，所述的繞線盒與編碼器主體不同軸設置，上卷簧和下卷簧分別設置在繞線輪的上下兩端，所述滑動導線輪通過導線輪連桿連接在繞線盒7和繞線盒蓋板之間，固定繞線輪設置在編碼器主體的主軸上。

所述的編碼器主體和上卷簧盒安裝在繞線盒上方，繞線盒內部設置有繞線輪，設置在繞線盒下方的繞線盒蓋板底部安裝有下卷簧盒，導線柱設置在繞線盒外部，拉線繩纏繞在繞線輪上，并從設置在繞線盒內部的滑動導線輪導向固定導線輪，再?gòu)膶?dǎo)線柱導向繞線盒的外部，所述拉環連接在拉線繩的末端，并在拉環靠向?qū)Ь€柱的一端設置一個起減震作用的橡膠減振環。

本實用新型具有以下優點和積極效果：

1、本實用新型將現有技術中設置的繞線盒、繞線輪和卷簧盒巧妙的分開而且增加了導線輪，并重新組合，打破了以往拉線編碼器的傳統結構，并且在繞線盒內部結構上進行了改進。

2、本實用新型在原有繞線輪的基礎上增加了兩個導線輪(以往的拉線盒中只有一個固定的繞線輪)，解決了拉線繩過長后需要增加繞線輪直徑，繞線輪起落影響測量精度和由于繞線輪直徑增加從而整個體積增大的問題。

3、本使用新型在繞線輪的上下方分別設置了兩個卷簧，增加了拉線的彈性和強度，避免了其在超長距離工作時拉線繩受外力的影響下發生彎曲和變形現象。

4、本實用新型結構緊湊，體積小，大幅度降低了原材料成本，同時節省用戶使用空間，也解決在安裝調試過程中的復雜性，節約成本提高效率。

附圖說明

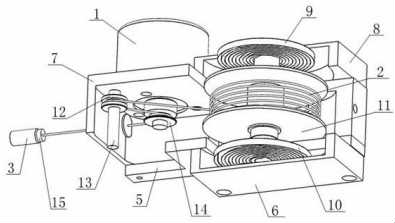

圖1是小體積大行程拉繩位移傳感器的立體結構示意圖。

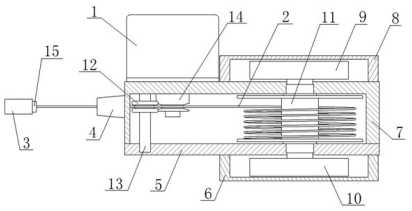

圖2是本實用新型圖I中內部結構示意圖。

圖3是本實用新型的A-A剖視圖。

具體實施方式

由附圖1、2和3所示：該位移傳感器包括編碼器主體I、拉線繩2、拉環3、導線柱4、繞線盒蓋板5、下卷簧盒6、繞線盒7、上卷簧盒8、上卷簧9、下卷簧10、繞線輪11、滑動導線輪12、導線輪連桿13、固定導線輪14和橡膠減振環15，所述的編碼器主體I和上卷簧盒8安裝在繞線盒7上方，繞線盒7內部設置有繞線輪11，所述的繞線盒7與編碼器主體I不同軸設置，繞線輪11的上下分別設置有上卷簧9和下卷簧10，設置在繞線盒7下方的繞線盒蓋板5底部安裝有下卷簧盒6，上卷簧9固定在上卷簧盒8內部，下卷簧10固定在下卷簧盒6內部，所述滑動導線輪12通過導線輪連桿13連接在繞線盒7和繞線盒蓋板5之間，固定繞線輪14設置在編碼器主體I的主軸上，導線柱4設置在繞線，7外部，拉線繩2纏繞在繞線輪11上，并從設置在繞線盒7內部的滑動導線輪12導向固定導線輪14，再?gòu)膶?dǎo)線柱4導向繞線盒7的外部，所述拉環3連接在拉線繩2的末端，并在拉環3靠向?qū)Ь€柱4的一端設置一個起減震作用的橡膠減振環15。

本實用新型的工作原理和現有的拉繩編碼器不同，但使用方法一致。它的不同之處在于原有的拉繩編碼器拉線繩的出線是直接通過繞線輪的旋轉線從導線柱的出線口拉出，而本實用新型的小體積大行程拉繩編碼器是通過一個繞線輪和兩個導線輪將拉線繩導出的。兩個導線輪分別安裝在編碼器主軸上和繞線盒主體內部，并且與繞線輪軸向平行，拉線繩首先纏繞過繞線輪11，再通過設置在繞線盒主體內部的滑動導線輪12，將拉線繩導向設置在編碼器主軸上的固定繞線輪14，并將拉線繩導出繞線盒外部，其中滑動導線輪12可按照拉線繩在繞線輪上纏繞的不同位置沿導線輪連桿軸向滑動，而固定導線輪14為無軸向滑動裝置，使拉線繩導出主體外部時不發生卡線現象。本實用新型改變了原有拉繩編碼器由繞線輪帶動編碼器選擇的方式，編碼器與繞線輪為不同軸設置，由固定導線輪14帶動編碼器旋轉。本實用新型通過上述工作原理，不僅增加了拉線繩的行程，同時也大大減小了原有拉繩編碼器的精度上的誤差和分辨率。
