目前， 傳統的對試驗機移動橫梁位移和速度檢定是采用( 0 ～30)mm 量程的一級百分表、( 0 ～1) mm 量程的一級千分表和磁性表座、量程為1000mm 誤差為 ±0.2mm 的鋼直尺等通用簡易測量?jī)x器進行檢定。

存在的問題主要有:傳統檢定方法的不足主要體現在橫梁移動速度的測量誤差上。首先，橫梁移動速度的檢定是橫梁由靜止快速增加到設定值保持一段時間后再由設定值迅速減小至零的過程(如圖1所示)，整個過程存在Tl和T2兩個臨界時間點，因Tl和T3-T2的值無法確定，導致設定值保持時間T2 - Tl無法準確計算，只能用T3近似替代，由此造成速度實測值始終小于設定值，給測量帶來系統誤差I(lǐng)且設定速度越快系統誤差δ越大，進而嚴重影響到測量結果的準確判定。

發明內容

本實用新型的目的是針對現有試驗機移動橫梁位移和速度檢定中存在的上述的問題，提出一種試驗機移動橫梁位移和速度檢定裝置，該裝置能對試驗機移動橫梁的位移和速度進行跟蹤檢定，實時顯示移動橫梁的位移值和當前速度值，并能直觀反映移動橫梁速度的波動值。

附圖說明

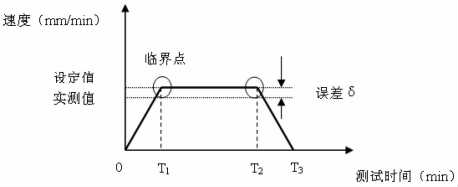

圖1是本實用新型的橫梁移動速度示意圖。

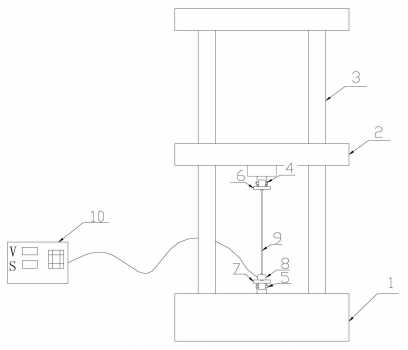

圖2是本實用新型的結構示意圖。

圖中1.試驗機底座，2.移動橫梁，3.絲桿，4.試驗機上夾頭安裝孔位，5.試驗機下夾頭安裝孔位，6.上夾頭連接裝置，7.下夾頭連接裝置，8.拉繩位移傳感器，9.傳感器測量線，10.顯示儀表。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

如圖2所示，一種試驗機移動橫梁位移和速度檢定裝置，它包括試驗機移動橫梁2的底部和試驗機底座I的頂部分別設有上夾頭和下夾頭，它還包括拉繩位移傳感器8、傳感器測量線9、與試驗機上、下夾頭連接的裝置和顯示儀表10，所述的與試驗機上、下夾頭連接的裝置包括上、下夾頭上分別設有的試驗機上、下夾頭安裝孔位4、5以及分別通過前述安裝孔位固定于上、下夾頭的上、下夾頭連接裝置6、7，傳感器測量線9的兩端分別與上、下夾頭連接裝置6、7相連，拉繩位移傳感器8作為檢定裝置的信號采集端安裝在傳感器測量線9上，拉繩位移傳感器8的信號輸出端與顯示儀表10的信號輸入端相連，所述的顯示儀表10輸出檢定結果即移動橫梁2的位移和速度值。

本實用新型的位移傳感器采用高精度拉繩位移傳感器的準確度:±0.1% ;位移:0-1000mm ;速度:0.05-1000mm/min。

具體實施時:

試驗機下夾頭安裝孔位5固定在試驗機底座I的中心，拉繩位移傳感器8通過下夾頭連接裝置7固定在試驗機下夾頭安裝孔位5上，傳感器測量線9通過上夾頭連接裝置6與試驗機上夾頭安裝孔位4相連，試驗機工作時絲桿3轉動，帶動移動橫梁2上下運動，拉繩位移傳感器8感知位移變化量，并通過相應算法在顯示儀表10上顯示出位移和速度值。
