對滑坡深部位移進行監測，目前主要使用鉆孔測斜儀監測，也有使用垂直鉆孔的滑面錯剪型拉線式位移計監測。鉆孔測斜儀監測由于初期勘查對滑坡地質特征認識不足，而埋設位置未能捕捉到滑動面，造成監測失敗;同時當深部位移較大時，傾角傳感器無法反映過大的角度變化，因此無法繼續施測，而且鉆孔及傾角傳感器俱損，造成較大的成本浪費。垂直鉆孔的滑面挫剪型拉線式位移計監測滑坡啟動多數需經歷蠕動變形直至滑動的過程，滑面也并非該模型認為的零厚度的面，而往往是具有一定厚度的滑動帶;基于對滑坡變形滑動模式認識的偏差，現有的測管均設于測量裝置下方且垂直于水平面設置，因此使得在滑動位移不大的情況下拉線僅產生一定的偏轉，拉線并未拉伸，不能形成足以檢測的位移，只有發生較大位移時才能檢測到，敏感度低，這也限制了拉線式位移計在滑坡監測中的應用。

因此，基于對滑坡變形模式的深入認識，有必要對現有的滑坡深部位移監測系統進行改進，其位移測量裝置能夠及時對滑移做出反應，使得其不僅能夠?qū)Υ笪灰七M(jìn)行監測，也能夠?qū)ξ⑽灰七M(jìn)行監測，提高深部位移監測敏感性與測量量程，同時也降低使用成本，提高設備監測運行的保證率。

發明內容

本發明提供一種滑坡深部位移監測系統，其位移測量裝置能夠及時對滑移做出反應，使得其不僅能夠?qū)Υ笪灰七M(jìn)行監測，也能夠?qū)ξ⑽灰七M(jìn)行監測，提高深部位移監測敏感性與測量量程，同時也降低使用成本，提高設備監測運行的保證率。

附圖說明

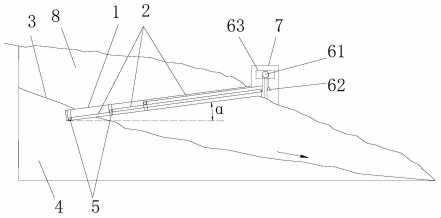

圖1為本發明的結構示意圖。

具體實施方式

圖1為本發明的結構示意圖，如圖所示:本實施例的滑坡深部位移監測系統，包括拉線2、設于地上的位移測量裝置及設于地下的測管1，所述拉線2的一端與所述位移測量裝置連接、另一端固定在所述測管1內，所述測管1與水平面傾斜設置并且穿過滑坡的滑動面3使得所述測管的底部固定在滑床4部位所述測管1為受到側向推力即可變形的柔性管;以滑坡為基準，地上即滑坡的外表面，地下即滑坡內部，滑坡內部包括作為滑動部分的滑體8、作為巖土體下滑分界面的滑動面3及滑體8滑動時所依附的下伏不動的滑床4，根據現有技術可以確定滑床4的位置;測管1最底端深入到滑床4部位，其中穿過一個或多個潛在的滑動面3 ;測管I具有柔性，在受到較小滑移的情況下易于變形，受到較大滑移的情況下能夠拉伸或挫斷，可使用PVC、PE材料制成;測管1采用直管，便于埋設在滑坡內，同時便于拉線2的布置;當滑動面3出現位移或者滑體8部分變形以至滑動時，測管I即發生傾斜變形或拉斷，固定在測管1內的拉線2也發生位移，進而帶動拉線2整體出現拉伸運動，運動信息被位移測量裝置記錄，從而測出傾斜位移情況;位移測量裝置為與拉線2配合的測量裝置，可以是現有的拉線位移變送器或者其它能夠?qū)崿F(xiàn)測量目的裝置，在此不再贅述;測管I為與水平面傾斜的柔性管，使測管1內的拉線2即使在滑動位移不大的情況下也能對位移變化做出反應，產生足以足以檢測的位移，保證位移監測的精確度。

本實施例中，至少設置兩根所述拉線2，并且每根所述拉線2固定在所述測管1內不同深度的位置，其中最深的所述拉線2固定在所述滑床4部位;如圖1所以，本實施例共設置三根拉線2，最深的拉線2固定在測管1底端;沿測管I的長度方向等間距設置三個對應的錨頭5，拉線2與錨頭5連接實現其在測管1內的固定;固定點不會因滑坡變形而變動;每根拉線3的一端分別與一個獨立的位移測量裝置連接，以實現多點檢測;在具有多個滑動面3的情況下，對兩根拉線2的相對位移進行監測，還可以由此判斷出某一滑動面3的位置，由此增強本滑坡深部位移監測系統的檢測性能。

本實施例中，所述位移測量裝置包括滑輪61、重物62、拉繩位移傳感器63和數據采集器(圖中未示出)，位于地上的所述拉線2繞過所述滑輪61與所述重物62相連，拉線2位移的變化使得所述滑輪61旋轉相應的角度從而使拉繩位移傳感器63的電壓值改變并將電壓信號發送至所述數據采集器;滑輪61為定滑輪，重物62可使用重錘構成預荷載，保證滑輪61兩端的拉線2處于受力平衡狀態;為保持拉線2在測管I內的直線狀態，拉線2在與滑輪61連接前還經過另一定滑輪的方向轉換;拉繩位移傳感器63量程較大且具有較高的精度;拉線2發生移動時，體現在拉繩位移傳感器63上為電壓值發生改變，GPRS/GSM/3G數據采集器將電信號進行A/D轉換，轉換成數字信號后輸出，使監測人員能夠了解到滑坡深部位移的變化;該結構簡單、適應性強、易于布設，測量不受環境影響，觀測精度高。

本實施例中，所述位移測量裝置還包括與所述數據采集器連接的用于將數據發送到遠程監測點的數據發射器(圖中未示出);GPRS/GSM/3G數據發射器利用現有的移動通信網絡，將信號傳輸?shù)綌?shù)據處理中心的接收器，實現在野外無人值守的環境下實時采集監測數據，提高工作效率。

本實施例中，所述拉線2為銦鋼絲;銦鋼絲的表面光滑、粗細均勻、抗拉強度大，而且來源廣泛、成本低廉，能夠保證在滑坡深部監測的靈敏性、實用性和有效性;拉線2的直徑優選為0.6-l.2mm，根據具體需要進行確定，拉線2越細，則可在測管I內布置的拉線2越多，能夠更準確地確定滑動面的位置和位移量;當然，拉線2還可以使用銅絲或者尼龍絲代替。
