拉繩位移傳感器具有大量程(10-1000mm)、可動態測量位移等優點，廣泛用于各類試驗中需要測量兩點間的距離的場合。其輸出分為電壓輸出，脈沖輸出，電流輸出。最常用的是電壓輸出。拉繩位移傳感器是由精密電位器、彈簧收線器、拉線、輸出電路四部分組成。目前大多為進口產品，沒有專用的采集設備，現采用通用多通道采集設備進行采集，設備成本較貴且軟件非針對位移設計，需要二次數據處理。

    發明內容

    本發明的目的在于解決了現有拉繩位移傳感器沒有專用的采集設備的問題，提出一種電阻式拉繩位移傳感器專用的數據采集裝置。

    附圖說明

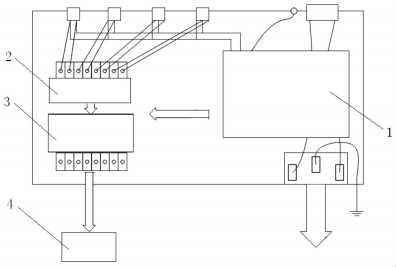

    圖1為本發明的結構示意圖。

    具體實施方式

    下面結合附圖和具體實施方式對本發明做進一步說明。

    如圖1所示:一種電阻式拉繩位移傳感器數據采集裝置，包括傳感器供電電路1，信號調理電路2和數據采集單元3，所述傳感器供電電路I提供12V恒壓供電，所述信號調理電路2對信號進行低通濾波并將傳感器的輸入電壓調整到數據采集單元3的電壓輸入范圍，數據采集單元3由16bitA/D轉換芯片和外圍電路組成，通過USB接口和采集電腦4相連。

    本發明電阻式拉繩位移傳感器數據采集裝置，根據電阻式拉繩位移傳感器專門設計，具有結構簡單、成本低、體積小，多通道的特點。動態采集并同時顯示4個通道的位移時域和頻域波形信號，可以更改Y坐標大小同時數值顯示信號的最大值，最小值，平均值和主頻。

    有益效果:本發明拉繩位移傳感器數據采集裝置是該類型傳感器配套采集設備，具有結構可靠、成本低、體積小等的特點，在工程試驗領域有廣泛的應用，具有很高的使用價值。
