在公知的技術領域，拉繩位移傳感器是直線位移傳感器在結構上的精巧集成，充分結合了角度位移傳感器和直線位移傳感器的優點，成為一款結構緊湊，測量行程長、安裝空間尺寸小、具有高精度測量的優良傳感器，其行程從200mm至20000mm不等，具有模擬電流4-20ma，模擬電壓0-5伏或0-10伏和脈沖A、B、Z相數字輸出，滿足大行程、高精度各種信號需求，其應用非常廣泛，尤其是在軌道裝置上的應用，當在滑座處于不同的移動距離時，可由拉繩位移傳感器發出相對應的電信號，輸入至中控系統中，便于采取相對應的措施，在多媒體方面的應用尤為廣泛。

實用新型內容

本實用新型要解決的技術問題是：充分利用拉繩位移傳感器的性能特點，提供一種能夠在止動時起到柔性緩沖的作用的拉線滑軌，避免過大的沖擊載荷，提高滑軌運行的穩定性。

本實用新型的有益效果是：本實用新型結構簡單，設計合理，沒有采取常見的機械鎖緊機構進行止動，而是充分利用拉繩位移傳感器對滑座位置檢測的準確性，結合電磁場，在滑座即將到達指定位置、制動前，PLC控制面板接受到拉繩位移傳感器傳輸過來的電信號，判斷距離已經接近，需要進行制動，而通過預設程序，此時對電磁線圈裝置進行通電，使得電磁線圈裝置與磁鐵塊體同性相斥，通過相互排斥的磁場，起到柔性緩沖的作用，使得滑座的速度大幅下降，在滑座減速后即將停止時，仍然通過拉線傳感器傳輸過來的電信號，PLC控制面板對電磁線圈反向通電，使得電磁線圈和磁鐵塊體異性相吸，可使得滑座的制動更為穩固可靠，不會發生微小的滑動，起到制動的作用，同時在此過程中，可實現全自動控制，有效保證了滑軌工作的穩定性。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1是本實用新型的結構示意圖

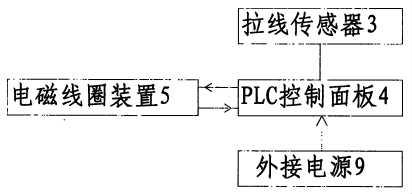

;圖2是本實用新型中的電路原理簡圖

;

圖中：1.滑軌本體，2.滑座，3.拉繩位移傳感器裝置，4.PLC控制面板，5.電磁線圈裝置，6.彈性緩沖裝置，61.斜楔塊，62.緩沖彈簧，7.聚氨酯泡沫墊，8.磁鐵塊體，9.外接電源。

具體實施方式

現在結合附圖對本實用新型作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本實用新型的基本結構，因此其僅顯示與本實用新型有關的構成。

如圖1和圖2所示的本實用新型拉線滑軌的優選實施例，包括滑軌本體1，在滑軌本體1上安裝有滑座2,在滑軌本體1的首端安裝有拉繩位移傳感器裝置3,拉繩位移傳感器裝置3 的拉線固定在滑座2的尾部，在滑軌本體1的尾端安裝有由PLC控制面板4控制的電磁線 圈裝置5,所述PLC控制面板4接入外接電源9,且拉繩位移傳感器裝置3的信號輸入至PLC控制面板4中，在電磁線圈裝置5的兩側且分別位于滑軌本體1的左、右兩個側端上分別設有彈性緩沖裝置6,彈性緩沖裝置6具有與滑軌本體1的側端鉸接的斜楔塊61，在滑軌本體1 的側端與斜楔塊61之間設有緩沖彈簧62,且在電磁線圈裝置5朝向滑座2的一側包覆有聚氨酯泡沫墊7,且在滑座2的底部朝向滑軌本體1的尾端的一側設有磁鐵塊體8。

以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
