現有的拉繩位移傳感器設計是拉線繞線機構和測量機構是在一體的,繞線必須單層排列在繞線輪上,排列的順序就帶來了軸線和擺角的誤差,直接影響到測量長度和精度。并且,現有拉繩位移傳感器拉線的安裝比較麻煩,沒有指示裝置,不能保證拉線的垂直安裝,就增加了安裝帶來的測量誤差。
發明內容
為了克服上述現有技術存在的缺陷,本發明提供一種測量和繞線分開的拉繩位移傳感器,測量機構與繞線機構完全分開,完全消除了繞線機構繞線帶來的軸向誤差和繞線擺角誤差;通過鋼絲繩直接帶動測量輪旋轉,不通過其它轉換機構,大大提高了測量精度。
為了實現上述目的,本發明的技術方案如下:
一種測量和繞線分開的拉繩位移傳感器,包括殼體、測量單元、繞線機構與轉向機構組成,所述測量單元與繞線機構是分離的,測量單元包括測量輪與角位移傳感器,所述繞線機構包括繞線輪與軸承,所述轉向機構包括導向輪與轉向輪,所述繞線輪上的拉線穿過導向輪繞到測量輪上,通過轉向輪轉向。殼體為雙層結構,所述導向輪及測量輪位于殼體上層,所述繞線輪及軸承位于殼體下層,上下兩層之間通過轉向輪連接,拉線通過轉向輪由殼體的上層繞到下層。殼體也可為單層結構,所述導向輪、轉向輪、測量輪、繞線輪與軸承均位于殼體上。測量單元由測量輪、角位移傳感器與底板組成,角位移傳感器固定在底板上,所述底板通過螺釘固定在殼體上;所述角位移傳感器上設置軸,與測量輪通過頂絲固定,測量輪旋轉時候,角位移傳感器上的軸也隨之旋轉,角位移傳感器把這個位移信號轉化為可以讀取的電信號,用以通訊,傳輸?shù)取?
進一步,所述繞線機構由繞線輪、排線輪、軸承、彈簧、彈簧盒、彈簧芯軸與固定軸組成,所述彈簧芯軸通過螺栓與繞線輪連接為一體,所述彈簧置于彈簧盒內,一端與彈簧盒連接,另一端與彈簧芯軸連接,彈簧盒通過螺釘固定在殼體上。彈簧芯軸與繞線輪通過螺釘固定連接,成為一體,繞線輪通過軸承與固定軸連接,可以在固定軸上自由轉動,固定軸通過螺釘與殼體連接。排線輪為自動排線輪,通過銷軸固定在殼體上,從而實現拉線的有序排列。轉向輪位于殼體上下兩層之間,轉向輪通過軸承與螺栓連接,螺栓固定在殼體上。導向輪設置兩個,位于測量輪的上方,通過導向輪改變繞線的走向,拉線穿過導向輪繞到測量輪上。殼體的上層還設置了十字激光定位器,可以方便的輔助拉線安裝無角度偏移。
上述轉向輪使測量輪與繞線輪不在同一平面上,這樣整個機構比較小巧,鋼絲繩直接帶動測量輪旋轉測量。
本發明的工作原理為:拉線一端固定在繞線輪上,另一端固定在拉頭上,通過外力拉動拉線,拉線經過拉線口,通過所述兩個導向輪,帶動測量輪旋轉,實現信號的輸出,拉線通過轉向輪,改變繩的方向,至殼體的另一層,經過排線輪將線排在繞線輪上。繞線輪通過彈簧提供的扭力,使一定的張力作用在鋼絲繩上,增加十字激光定位器,使拉線無角度偏移。
本發明把拉線繞線機構與測量機構分開設計,繞線的狀態不會影響到測量精度,所以可以做到大行程的測量。
其中,本專利中所述的測量機構與繞線機構分布于單層或多層,都受本專利的保護,本機構中不論是否增加轉向輪及自動排線輪,都受本專利的保護。
本發明的有益效果是
(1)鋼絲繩直接帶動測量輪旋轉,不通過其他轉換機構,大大提高測量精度。
(2)可以方便的通過改變測量輪直徑大小,來改變測量分辨率的大小,由于對測量尺寸沒有限制,可以做成很小尺寸,提高分辨率。
(3)測量機構和繞線機構完全分開,完全消除了繞線機構繞線帶來的軸向誤差和繞線擺角誤差。
(4)增加激光定位器,可以方便的輔助拉線安裝無角度偏移。
(5)繞線機構的繞線狀態不會影響測量,只要繞線機構尺寸許可,就可以,因而可以做到大行程的測量。
附圖說明

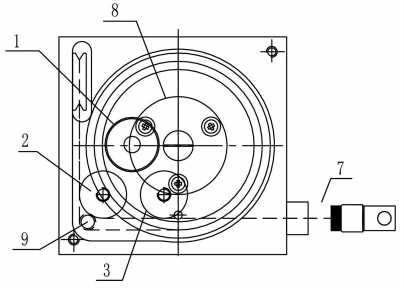

圖1為本發明的主視圖。
圖2為與圖1對應的俯視圖。

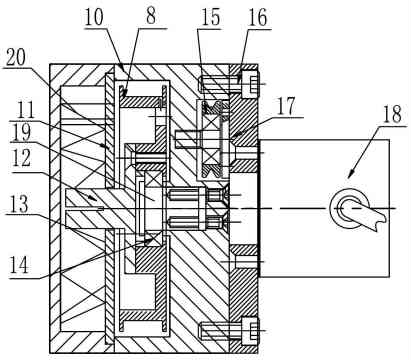

圖3為圖1的剖視圖。
圖中,1、測量輪,2、導向輪,3、導向輪,4、轉向輪,5、定位孔,6、定位器,7、拉線口,8、繞線輪,9、排線輪,10、殼體,11、彈簧盒,12、彈簧芯軸,13、彈簧擋板,14、軸承,15、軸承,16、定位螺釘,17、底板,18、角位移傳感器,19、固定軸,20、彈簧。
具體實施方式:
為了使本發明的創作特征、技術手段與達成目的易于明白理解,以下結合具體實施例進一步闡述本發明。
實施例:
參看圖I、圖2與圖3,一種測量和繞線分開的拉繩位移傳感器,包括殼體10、由兩個導向輪2、3與轉向輪4組成的轉向機構,由繞線輪8、排線輪9、軸承14、彈簧20、彈簧盒11、彈簧芯軸12與固定軸19組成的繞線機構,由測量輪I、角位移傳感器18與底板17組成的測量單元共同構成。
殼體10為雙層結構,所述導向輪2、導向輪3及測量輪I位于殼體10上層,繞線輪8及軸承15位于殼體10下層,上下兩層之間通過轉向輪4連接,拉線通過轉向輪4由殼體10的上層繞到下層。
測量單元中,角位移傳感器18固定在底板17上,所述底板17通過螺釘固定在殼體10上;所述角位移傳感器18上設置軸,與測量輪I通過頂絲固定,測量輪I旋轉時候,角位移傳感器18上的軸也隨之旋轉,角位移傳感器18把這個位移信號轉化為可以讀取的電信號,用以通訊,傳輸?shù)取?
上述繞線機構中,彈簧芯軸12通過螺栓與繞線輪8連接為一體,彈簧20置于彈簧盒11內,一端與彈簧盒11連接,另一端與彈簧芯軸12連接,彈簧盒11內還設置彈簧擋板13,彈簧20側部與彈簧擋板13相抵,彈簧盒11通過螺釘固定在殼體10上。彈簧芯軸12與繞線輪8通過螺釘固定連接,成為一體,繞線輪8通過軸承14與固 定軸19連接,可以在固定軸19上自由轉動,固定軸19通過螺釘與殼體10連接。排線輪9為自動排線輪,通過銷軸固定在殼體10上,從而實現拉線的有序排列。轉向輪4位于殼體10上下兩層之間,轉向輪4通過軸承與螺栓連接,螺栓固定在殼體上。導向輪2與導向輪3位于測量輪I的上方,通過導向輪2、3改變繞線的走向,拉線穿過導向輪2、3繞到測量輪I上。導向輪2與導向輪3中間裝有軸承15,可以自由轉動。殼體10的上層還設置了十字激光定位器6,其上設有定位孔5,可以方便的輔助拉線安裝無角度偏移。
上述轉向輪4使測量輪I與繞線輪8不在同一平面上,這樣整個機構比較小巧,鋼絲繩直接帶動測量輪旋轉測量。
本發明的工作原理為:拉線一端固定在繞線輪8上,另一端固定在拉線口 7的拉頭上,通過外力拉動拉線,拉線經過拉線口,通過所述兩個導向輪2、3,帶動測量輪I旋轉,實現信號的輸出,拉線通過轉向輪4,改變繩的方向,至殼體10的另一層,經過排線輪9將線排在繞線輪8上。繞線輪8通過彈簧20提供的扭力,使一定的張力作用在鋼絲繩上,增加十字激光定位器6,使拉線無角度偏移。
本發明把拉線繞線機構與測量機構分開設計,繞線的狀態不會影響到測量精度,所以可以做到大行程的測量,
本發明的優點體現在:1、通過鋼絲繩直接帶動測量輪旋轉,不通過其他轉換機構,大大提高測量精度;2、并且可以方便的通過改變測量輪直徑大小,來改變測量分辨率的大小,由于對測量尺寸沒有限制,可以做成很小尺寸,提高分辨率;3、測量機構和繞線機構完全分開,完全消除了繞線機構繞線帶來的軸向誤差和繞線擺角誤差。
其中,上述實施例中的測量機構與繞線機構分布于單層或多層,都受本專利的保護,本機構中不論是否增加轉向輪及自動排線輪,都受本專利的保護。
以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解,本發明不受上述實施例的限制,上述實施例和說明書中描述的只是說明本發明的原理,在不脫離本發明精神和范圍的前提下本發明還會有各種變化和改進,這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等同物 界定。
