磁致伸縮位移傳感器原理

在鐵磁質中磁化方向的改變會引起介質晶格間距的改變，從而使得鐵磁質的長度和體積發生改變，即：磁致伸縮現象，也稱為威德曼效應，其逆效應稱為維拉里效應。

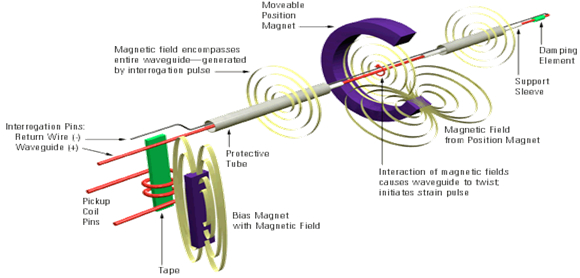

磁致伸縮位移傳感器的原理是利用兩個不同磁場相交時產生一個應變脈沖信號，然后計算這個信號被探測所需的時間周期，從而換算出準確的位置。這兩個磁場一個來自滑塊或滑芯中的永磁鐵，另一個來自傳感器電子倉中的電子部件產生的激勵脈沖。激勵脈沖沿傳感器內用磁致伸縮材料制造的波導絲以聲速(在波導絲中以速度3000m/s傳輸)運行。當與浮球中的永磁場相交時，由于磁致伸縮現象，波導絲產生的機械振動形成一個應變脈沖。應變脈沖很快便被電子倉中的感測電路探測到。從產生激勵脈沖的一刻到應變脈沖被探測到總的時間乘以固定的聲速，我們便能準確的計算出浮球的位置變化。這個過程是連續不斷的，所以每當浮球位置改變時，新的位置會迅速被測量出來。由于輸出信號是真正的絕對值，而不是比例的或需要再放大處理的信號，所以不存在信號漂移或變值的情況，更不必像其他傳感器那樣需要定期重標。

磁致伸縮位移傳感器為非接觸式，永不磨損。具有高分辨率、高精度、高穩定性、高可靠性、響應時間快、工作壽命長等優點。傳感器不用重新標定，也不用定期維護。

產品量程有：75～15000mm(硬桿結構)，3000 mm以上(軟桿結構)。

specifications：

1、linearity： ≤0.02%FS

2、repeatibability：≤0.002%FS

3、resolution：≤0.002%

4、delay：≤0.001%FS

5、temerature coefficient：≤0.001%/℃

6、power supply：+12VDC～+24VDC

7、current comsumption：≤16mA

8、Pressure stand：continous pressure 35MPa(17 series),special up to 65MPa

9、protection：IP67、IP68(可選)

10、ex-proof：Ex dII BT5,Exia II CT5

11、vibration test:3g,25Hz GB/T2423.10 continous chock test：10g，100Hz GB/T2423.5

12、insulation：≥10MΩ; according to GB/T15479-1995。

Applications :

Servo-control cylinders, such as tunnel driving digging machines, hydraulic machines, plastic injection machines, steel rolling machines, other machinery where movement must be controlled and be checked by trandusors.
