位移傳感器與PLC接線方法
發布日期：2019-06-17 點擊次數：151
位移傳感器與PLC(可編程控制器)的接線方法
位移傳感器兩線接PLC兩線、位移傳感器三線接PLC三線非常簡單，一對一接線即可，就不需要說明了。

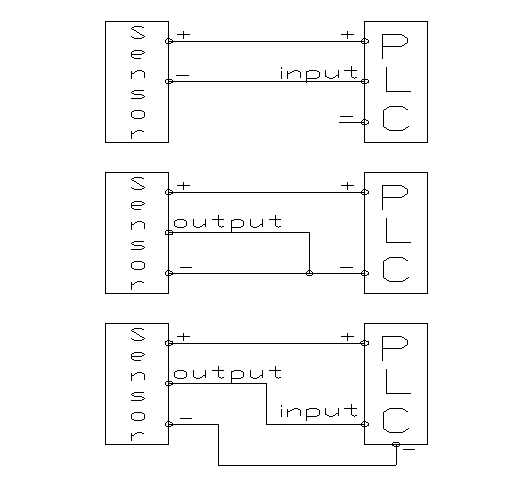

上圖是位移傳感器兩線接入三線制的PLC，PLC的負極懸空不接，無須調整位移傳感器參數。
中圖是位移傳感器兩線接入兩線制的PLC，將位移傳感器的輸出與負極并線，接入PLC的負極，需要重新調整位移傳感器的輸出。
下圖是另外一種接線方法，將位移傳感器的負極接入PLC的真正負極。注意，此時PLC的輸入位不是真正的負極，如果PLC上無負極，接入同一直流電源系統的任一負極即可。
