一、概述

本實用新型專利是一種新型的磁吸滑塊式碳膜直線位移傳感器，將傳感器的傳感元件直線碳膜電阻密封在封閉的鋁殼內，內置電刷，利用磁鐵異極相吸的基本原理，用一外置磁性滑塊吸引并拖動內置帶磁性的滑塊運動，內置滑塊帶動電刷運動，將相對位置檢測出來。是一種全新的滑塊式碳膜原理位移傳感器。

二、特點及優越性

由于傳感器的本體外殼為封閉體，區別于原來的敞開式結構。具有如下的優良特點：1、穩定性好，可以將本體做得更小、壁厚更薄，強度并不減少，節省材料，降低運輸費用;2、結構簡單，配件少，便于組裝，降低生產費用;3、由于直線位移傳感器原件封閉在本體內，使產品的防護等級大大提高，輕松達到IP67，能大大延長使用壽命;4、將磁滑塊的左右吸力對稱布置，或圓周上對稱布置，可以使左右的(或單邊的)吸力相互抵消，基本上可以消除摩擦力，使滑塊處于浮動狀態，延長使用壽命，也使測量位置與實際位置不會出現任何遲滯;5、由于每側面有三個磁極交互變化，可以非常有效地避免內外磁塊的錯位;6、在兩端做密封處理并對出現處理后可以達到IP68，可以滿足水下使用的要求，因而也大大拓展了應用領域;7、這一原理應用可以拓展成液位測量式和油缸內置式結構。

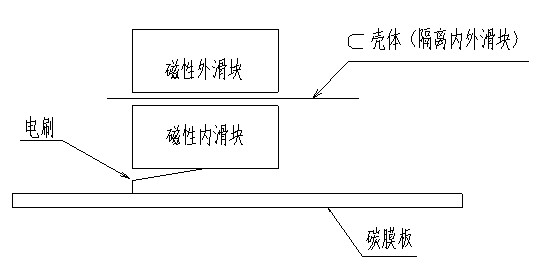

三、磁極對結構示意圖

如圖：磁吸的布置，可以是外置式的兩側布置，也可以是液位測量式和油缸內置式的圓周方向布置，總之，以抵消單邊的吸力為基本要求。(備注：與水平或垂直布置無關)

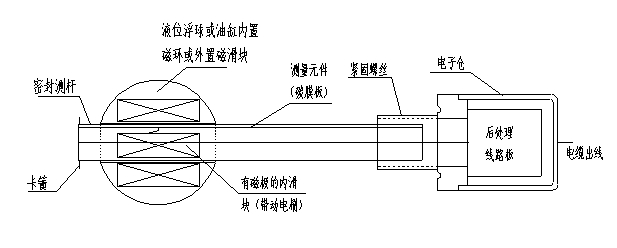

四、整體結構示意圖(省略)

五、具體實施舉例

這一結構可以實施為三種類型不同的傳感器。分別為：①外滑塊為浮球時，這一結構可以作為液位檢測式直線位移傳感器;②當外滑塊為油缸內置式磁環時，這一結構可以作為油缸內置式直線位移傳感器，該種類型可以有效的替代磁致伸縮位移傳感器，大幅的降低位移傳感器的成本;③當外滑塊為普通(既不防水、也無浮力)，與特定形狀的外殼配合，這一結構可以作為外置式普通直線位移傳感器。

六、電氣原理

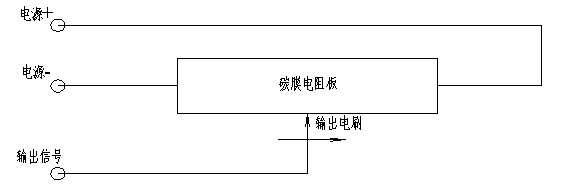

如圖：位移傳感器碳膜電阻板兩端加一固定直流電壓，通過滑動電刷接觸輸出電壓值。如果我們預先知道了碳膜板的總長度，我們通過輸出的電壓值就能得到相對位置，也就是絕對位移量。如果，對輸出的電壓信號進行處理，還可以得到電流信號，進行遠距離傳輸。
