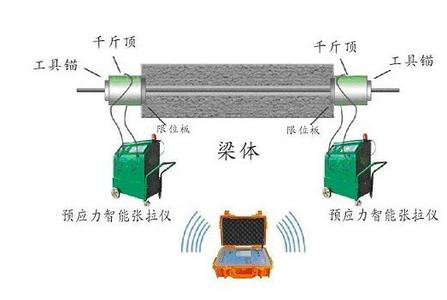

目前，在土木工程中，對預應力構件施加預應力的傳統預應力張拉系統一般包括油泵和液壓千斤頂，該系統在施工時，液壓千斤頂所施加的張拉力是通過施工人員觀察油泵上的油壓表來控制，預應力筋的張拉伸長值則是通過人工用直尺測量，這些自動張拉系統的結構比較復雜，成本較高，而且還不能達到真正的自動張拉控制，因而還未得到真正的普及。真正的自動張拉控制系統控制器通過將通信線纜傳送過來的信號進行接收和處理，對數據進行打包發并將數據傳輸?shù)綌?shù)據中繼控制器，由數據中繼控制器再對數據傳輸信號進行轉換，使數據傳輸過程中具有抗干擾性強、傳輸距離遠，達I公里左右，可滿足遠距離控制，其質量監控難度小，而且使用拉桿直線位移傳感器檢測鋼絞線的張拉與回縮量，控制的精度很高。因此，本發明可適于在各種場地作業，特別是適于在預應力構件內部或較一些較隱蔽場地作業。如下是張拉系統工作的幾個步驟：

Sepl、啟動電腦和自動張拉控制系統控制器，自動張拉控制系統控制器向四個步進電機發出信號，四個步進電機均逆轉，當轉到不能轉動時自動停止;

Sep2、自動張拉控制系統控制器向繼電器K發出閉合信號，繼電器K接通，繼電器K控制主電機的主繼電器，此時主電機通電，電動油泵開始工作;

Sep 3、位于液壓千斤頂進油、回油嘴上的壓力傳感器通電開始工作，并置零;

Sep 4、自動張拉控制系統控制器向2號步進電機發出順時針轉動信號，2號步進電機順時針轉動直到不能轉止時自動停止;2號步進電機停止工作后，I號步進電機開始順時針轉動控制控制閥向液壓千斤頂供油，推動活塞運動，液壓千斤頂開始工作;

Sep 5、安裝在液壓千斤頂進油嘴和回油嘴上的壓力傳感器開始檢測壓力，并將信號傳輸?shù)阶詣訌埨刂葡到y(tǒng)控制器內，自動張拉控制系統控制器將信號進行處理后經數據中繼控制器傳輸?shù)诫娔X，在電腦屏幕上實時顯示工作壓力、回程壓力，并通過安裝在電腦內的軟件生成的張拉力計算公式自動計算工作張拉力;

Sep 6、液壓千斤頂活塞運動后帶著拉桿式位移傳器移動，拉桿式位移傳感器將信號輸出至自動張拉控制系統控制器，自動張拉控制系統控制器將信號進行處理后經數據中繼控制器傳輸?shù)诫娔X，在電腦的屏幕上實時顯示位移量;

Sep 7、在電腦上輸入工作參數，自動張拉控制系統控制器接收并按輸入的工作參數控制步進電機為液壓千斤頂加壓，使液壓千斤頂完成張拉過程;

Sep 8、當完成張拉過程后，進入卸荷過程;

Sep 9、拉繩位移傳感器歸零，即完成一次張拉過程。
