位移傳感器或是角度傳感器的電刷(摺動子)我們以下列的產品當范例說明其組成及制作生產工藝,由下列電刷(摺動子)的圖片我們可以看出組成分為兩個部分,金黃色的部分其材質為鈹銅,絲狀的刷子部份材質是貴金屬,我們將兩種材料焊接成為一個完整的電刷(摺動子),當中的鈹銅起到的作用是做為一個有彈力簧片,讓連接的絲狀貴金屬可以跟電阻膜完全的接觸不會接觸不良或是無接觸,所以我們選擇使用鈹銅的材質,而鈹銅在未熱處理前非常容易沖壓成型,而熱處理后就會有相當好的彈力,可以讓絲狀電刷緊密的接觸厚膜電阻(電阻片),而絲狀的貴金屬電刷因?yàn)槠淠湍バ约皩?dǎo)電性能相當好且為線狀,經由併排成一列后就可以做為多指電刷,讓電刷跟電阻膜之間的接觸有多點方式,可以避免接觸不良,所以絲狀的貴金屬材質可以彌補鈹銅的膜性較差的缺點,故鈹銅跟貴金屬材質的搭配可以達到互補及經濟性(因貴金屬材料價格極為昂貴),另外提供絲狀貴金屬電刷併排為一列的治具,如下圖所示的圖片是利用機械結構將一根根的貴金屬線材合併為一排.

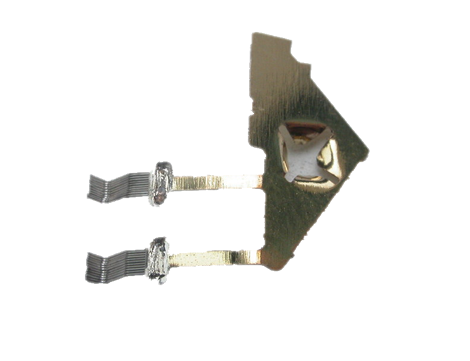

電刷(摺動子),本題鈹銅及絲狀貴金屬:

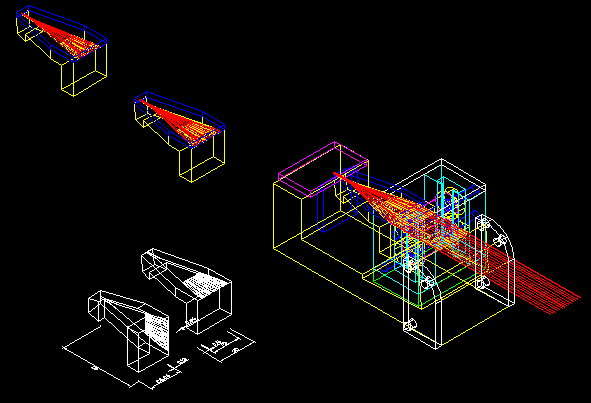

絲狀貴金屬線材并排治具示意圖:
直線位移傳感器及角度傳感器(電位計)因本身是無源的,所以我們要檢測產品其電刷跟電阻片的接觸性能,可以利用信號產生器設定訊號波形及頻率連接在位移傳感器或是角度傳感器的1端跟3端,然后用示波器相連傳感器的1端跟2端后,再旋轉角度傳感器或是推拉位移傳感器.這時可以看示波器上面的波形會隨者改變大小,我們可以看著波形是否有不規律的跳動.如有不規律的跳動,表示電刷(摺動子)在這一個角度或是位置上跟電阻片之間的接觸性不良.故我們就可以用此方法檢測角度感測器全角度或是位移傳感器的全行程其電刷跟電阻片之間的接觸性能.
