角度位移傳感器應用在左右平衡檢測的原理說明:

角度位移傳感器的特殊應用:角度電位計除了日常看到的三支端子輸出外,還有一種型式為四支端子輸出的.也就是所謂的抽頭電位計(Tap Potentiometer),此種抽頭電位計比平常多了一端即4端(可以參考如下的抽頭電位計圖片),其第4端子就是在電位計全電阻值50%的地方抽出一支端子來應用(所以名為抽頭電位計)

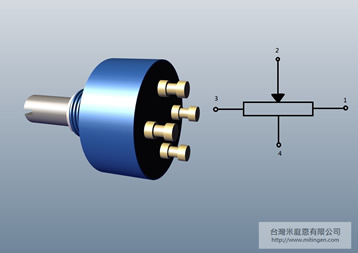

抽頭位移傳感器(Tap Potentiometer)圖片:

抽頭位移傳感器轉動時當?shù)?端的變化端隨者軸柄的轉動到達中間點時 2端跟4端的電阻輸出為0Ω 再向左右方向旋轉時 2端跟4端的電阻值又會增大.所以此種抽頭電位計在中心點(即50%電阻的地方)輸出的電阻最小,向兩旁旋轉時又會變大(可參考如下示意圖)

抽頭位移傳感器示意圖:

抽頭位移傳感器(Tap Potentiometer)一般可以應用在需要左右平衡的設備或是機構.應用輸出電阻值的增減改變來判斷其水平面是否左右平衡.譬如量測抽頭電位計的1端跟3端的全阻為10kΩ,此時轉動抽頭電位計到兩旁邊測量2端跟4端的輸出電阻值應為5kΩ,轉動抽頭電位計軸柄到中間時量測2端跟4端的電阻值輸出為0kΩ(上列的舉例說明是理想狀態下殘留電阻為0Ω,但實際殘留電阻不可能為0Ω,日后會再說明殘留電阻).也就是如上面示意圖所寫的中間電阻值最小,兩邊電阻值最大.
